无人机飞控板不稳定、易发热断联？8 层厚铜机械盲孔工艺，解决高端机型批量通病

做无人机研发、结构设计与批量生产的厂家都深有体会：无人机的飞行稳定性、返修率与产品口碑，最终全都取决于飞控 PCB 的底层工艺实力。不少研发人员在线上搜索无人机飞控发热怎么解决、无人机震动暗断原因、8 层 PCB 和 4 层无人机飞控板区别、机械盲孔和激光盲孔哪个抗震好等问题，核心诉求都是解决飞控量产各类硬件故障。

很多高端航拍、工业巡检、植保、竞速无人机，硬件配置拉满、飞控程序反复调试，量产之后依旧频繁出现问题：高空风扰姿态漂移、长时间作业高温宕机、大电流启停瞬间信号断联、机身高频震动后内层暗断、批量良率偏低、售后成本居高不下。这些行业通病，根本不是程序调试问题，而是普通 PCB 工厂工艺承载不了高端飞控的严苛工况。

针对多层高密度、大电流、高抗震的无人机飞控板生产难题，深圳市鸿图电路有限公司深耕高端特种 PCB 制程多年，自研量产级8 层内层厚铜 + 精密机械盲孔飞控板工艺，也是业内查找8 层厚铜盲孔 PCB 厂家时主流参考方案，依托成熟制程从工艺精度、品质良率、交付周期全方位解决行业痛点。

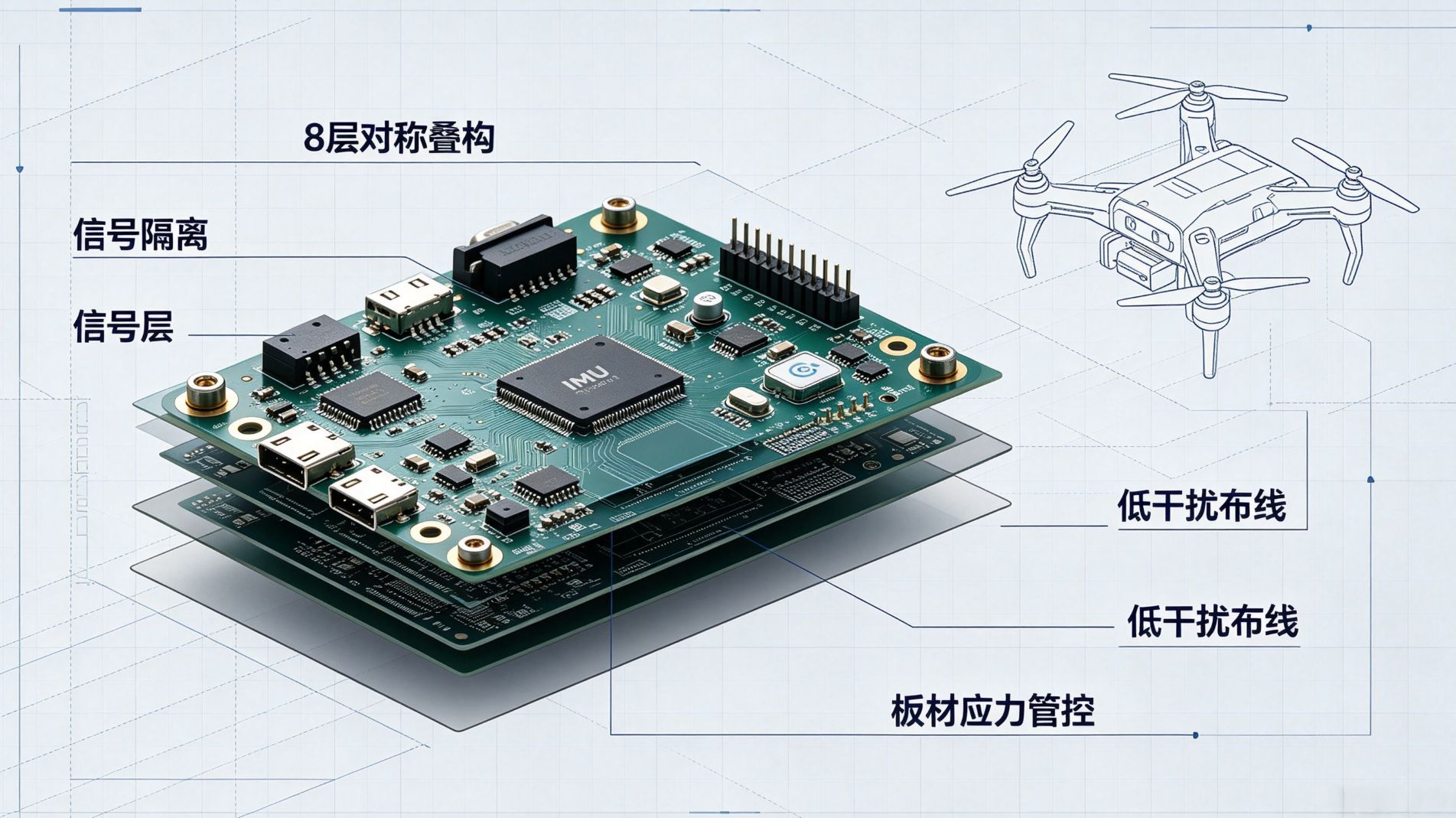

一、8 层对称精密叠构 PCB 工艺｜解决无人机飞控信号串扰、姿态漂移问题

不少硬件研发人员都会疑惑为什么高端无人机要用 8 层 PCB？ 高端无人机飞控板集成 GPS 定位、陀螺仪、高清图传、动力调控、智能避障等多个精密模块，布线密集、信号繁杂，对板材叠构、平整度、抗干扰性要求极高，普通 4 层板、简易多层板完全无法适配。很多研发人员对比后发现，6 层板难以实现高低频信号完全隔离，这也是高端机型普遍选用这套多层隔离布线方案的核心原因。

我们采用生益TG170 高耐热阻燃基材+ 八层对称叠构真空分段压合工艺，全程精细化应力管控，全制程遵循IPC 国际 PCB 制造标准：

· 严格划分电源层、信号层、接地层，多层独立隔离布局，从根源上杜绝高低频信号串扰、指令延迟、定点悬停偏移问题，完美解决行业普遍疑问多层 PCB 怎么解决信号干扰漂移？；

· 真空恒温压合释放板材内应力，严控板面翘曲、分层、爆板、变形等不良，板面平整度精度适配精密贴片与长期抗震需求；

· 高密度布线设计，完美匹配当下无人机小型化、轻量化、高集成度的产品迭代趋势。

落地效果：航线规划精准、定点悬停稳定、复杂户外风场姿态不漂移，飞控指令响应零延迟，是植保无人机、测绘无人机、物流配送无人机主流选用方案。依靠分层隔离设计，可从源头规避信号干扰带来的整机故障，大幅降低后期返修成本。

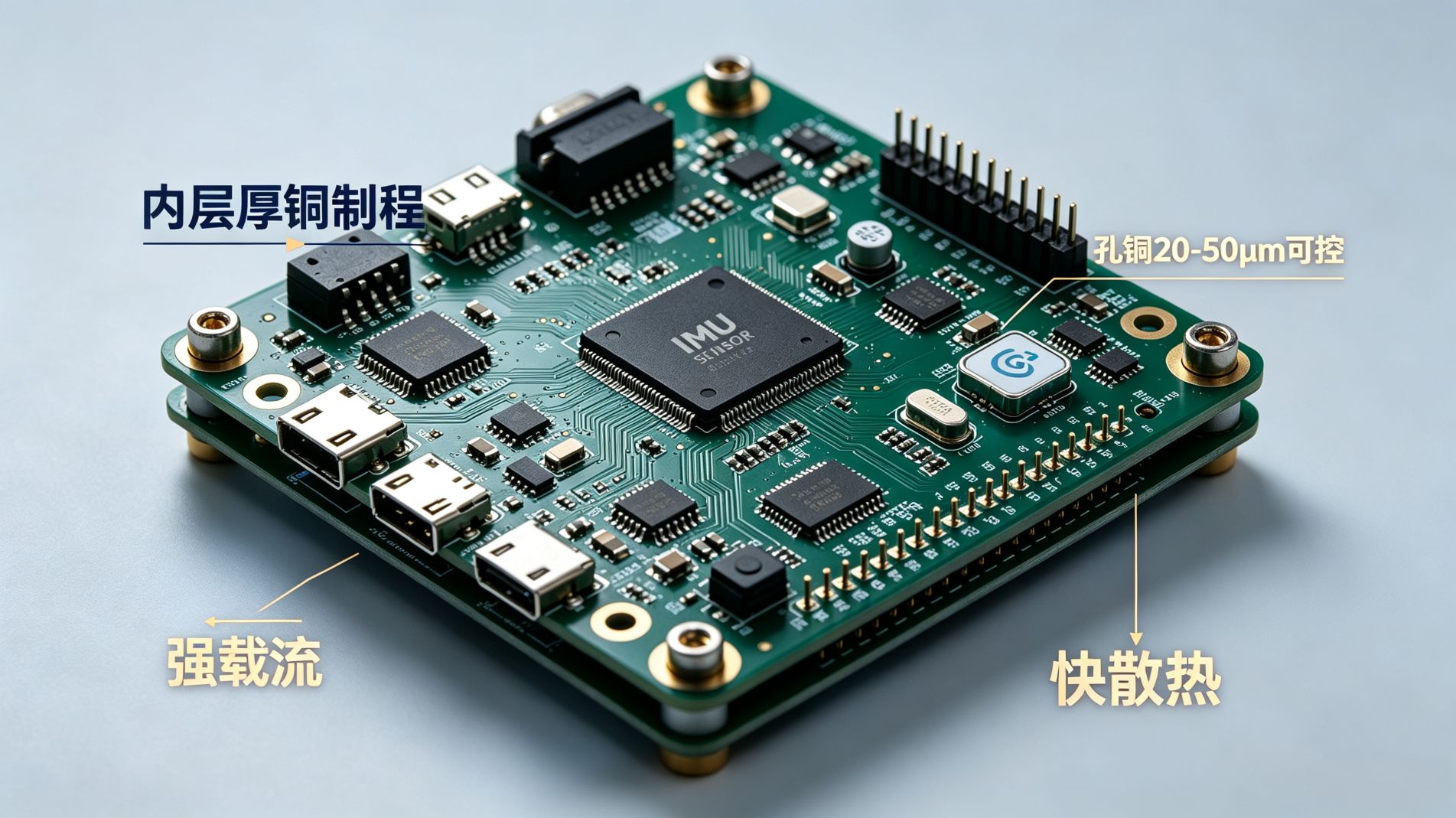

二、内层厚铜 PCB 制程方案｜解决无人机大电流发热、高温宕机批量故障

行业高频需求无人机 PCB 大电流发热解决方案，核心落地手段就是内层厚铜工艺。无人机飞行启停、极速机动、重载作业时，会产生瞬时超大电流，密闭机身内部极易积热，这也是飞控板烧毁、卡顿、失控的核心诱因。市面上多数厂家仅做表层厚铜，内层铜薄、阻抗高，短期测试无异常，长期量产极易出现隐患，不少厂商会对比调研内层厚铜和表层厚铜 PCB 优缺点，判断适配自身产品的工艺路线。

核心成熟工艺 ——8 层板内层专属厚铜制程（1OZ-5OZ 按需定制），精度行业领先：

· 全程严控孔铜厚度 20-50μm精准可控，铜层均匀致密、附着力极强，杜绝孔铜偏薄、空洞、厚薄不均导致的导通不良；

· 内层主干电路整体加厚，大幅提升板材载流能力，轻松抵御瞬时大电流冲击，避免线路过载烧毁；

· 完整内层厚铜导热通路，快速导出板内积热，彻底解决长时间作业高温宕机、电压波动、飞行失控等批量问题。

依托成熟的厚铜蚀刻、电镀、压合体系，飞控板量产良率稳定维持高位，彻底告别小批量合格、大批量良率大幅下滑的行业尴尬，大幅降低客户售后返修成本。该厚铜工艺除无人机外，也可兼容工业机器人伺服主控板大电流驱动需求。

三、精密机械盲孔 PCB 抗震工艺，解决无人机震动内层暗断隐患

行业内经常探讨机械盲孔 PCB 适合无人机吗？ 飞控板全程处于高空震动、气流颠簸、起降冲击的恶劣环境，激光盲孔孔壁偏薄、脆性大，长期震动容易出现微裂、虚接、暗断，是隐形不良的重灾区，也是众多厂家搜索无人机飞控批量不良怎么根治的核心痛点。

量产级精密机械盲孔工艺，专为无人机高强度工况打磨，配套自有AOI 光学检测、X-Ray 内层探伤全检实验室，百分百排查内层隐性不良：

· 机械盲孔孔壁厚实坚固、层间导通稳定性强，抗震动、抗疲劳、耐高低温，完美适配无人机全天候作业场景；

· 精准定位层间互联，按需打通指定层级线路，不穿透整板、不损伤原有布线，线路布局更规整高效；

· 有效缩短信号传输路径，降低信号传输损耗与串扰，让飞控操控更灵敏、姿态调控更精准。

所有盲孔孔径、孔偏、深度公差严格对标高端行业标准，满足行业无人机飞控板 X-Ray 检测 PCB统一质控标准，保障每一块飞控板品质达标。得益于孔壁厚实的结构优势，这套抗震盲孔工艺同样适配精密医疗仪器微弱信号采集主板，规避设备长期震动引发的信号失效问题。

四、8 层无人机 PCB 量产交付标准｜打样 15 天、批量 30 天稳定供货

企业采购与研发工程师日常高频检索深圳无人机 PCB 一站式加工、8 层无人机 PCB 打样批量报价，作为深圳本地源头 PCB 工厂，我们深知高端无人机研发迭代快、量产节点紧，很多客户不仅怕品质不稳定，更怕工厂交期拖延，耽误新品上市与批量供货节奏。

这套 8 层厚铜机械盲孔飞控板工艺已完全标准化、量产化，工艺成熟、流程稳定，无需反复试产调试：

✅ 样品打样最快15 天交付：适配客户研发测试、功能验证、调试改版需求，快速响应新品迭代；

✅ 大批量订单30 天稳定出货：自有标准化产线，产能充足、排产高效，不拖延、不延期，完美匹配企业批量量产节奏；

✅ 全流程标准化品控：从基材选型、厚铜制程、盲孔加工、压合固化到成品检测，层层严控，杜绝批量不良；

✅ 支持参数定制：可根据客户载流需求、安装工况、设计方案，定制铜厚、孔径、板厚、阻抗参数，同步提供 DFM 可制造性设计优化建议。

可全面适配工业巡检、农林植保、高清航拍、竞速穿越、物流配送等全品类中高端无人机飞控板定制生产，匹配各类科研无人机多层 PCB 定制周期需求。

高频问答

1. 为什么高端无人机必须选用 8 层 PCB？

答：8 层对称叠构可独立分区电源、信号、地层，隔离高低频干扰，搭配 1OZ-5OZ 内层厚铜实现高效散热，4/6 层板结构空间有限，无法满足工业级无人机长期稳定运行需求。

2. 机械盲孔对比激光盲孔优势在哪？

答：机械盲孔孔壁更厚，抗震动、耐疲劳，适合无人机、机器人等长期震动设备，激光盲孔更适合轻薄低震动消费类产品。

3. 内层厚铜工艺可以用于医疗仪器电路板吗？

答：可以，统一制程标准可定制低阻抗、高绝缘厚铜板材，满足医疗设备安规与微弱信号采集要求。

4. 飞控板批量板面翘曲、良率偏低怎么改善？

答：采用 TG170 高耐热板材搭配对称真空压合工艺，释放板材内应力，配合全流程 AOI、X-Ray 检测，从生产端减少不良。

专业赋能无人机企业降本提效

无人机行业竞争日趋激烈，产品拼精度、拼稳定性、拼返修率，更拼交付效率。大量研发、采购人员线上检索各类飞控 PCB 相关问题，本质都是希望找到能一次性解决硬件量产痛点的工艺方案。 一块工艺成熟、品质稳定、交期可控的8 层厚铜盲孔飞控 PCB，能帮企业降低不良率、减少售后压力、提升产品口碑、加快新品落地。

深圳市鸿图电路有限公司深耕多层特种 PCB 工艺多年，自有全套可靠性检测实验室，全流程遵循 IPC 制造规范，同步提供 DFM 前期设计优化服务。这套成熟的厚铜、精密机械盲孔制程通用性强，除适配各类高端无人机飞控板外，也可落地工业机器人主控板、精密医疗仪器电路板的生产制造。 统一严苛的生产、检测标准，能够分别匹配自动化设备高抗震需求、医疗设备高绝缘低干扰的特殊工况。若研发团队正受电路板发热、信号漂移、批量不良、交期滞后等问题困扰，可提供产品工况与设计文件沟通，我们会出具专属工艺分析、参数对标与试样落地技术方案，以稳定可靠的精密 PCB 制造能力，为无人机、自动化、医疗多领域高端设备研发量产保驾护航。
