SMT贴片完整工艺流程：从Gerber文件到成品一站式拆解

引言：为什么SMT是电子制造的心脏

一块电路板上，数百个元器件如何在方寸之间精准就位？答案藏在SMT贴片加工的全流程里。从设计师交付Gerber文件那一刻起，一场关于精度、温度、速度的工业工程就正式启动。本文以鸿图电路深圳SMT产线的实际作业为标准，拆解SMT贴片加工工艺流程的每一个关键节点。无论你是硬件工程师还是采购经理，了解这些工序背后的逻辑，都将帮助你在成本、品质、交期之间找到更优平衡点。

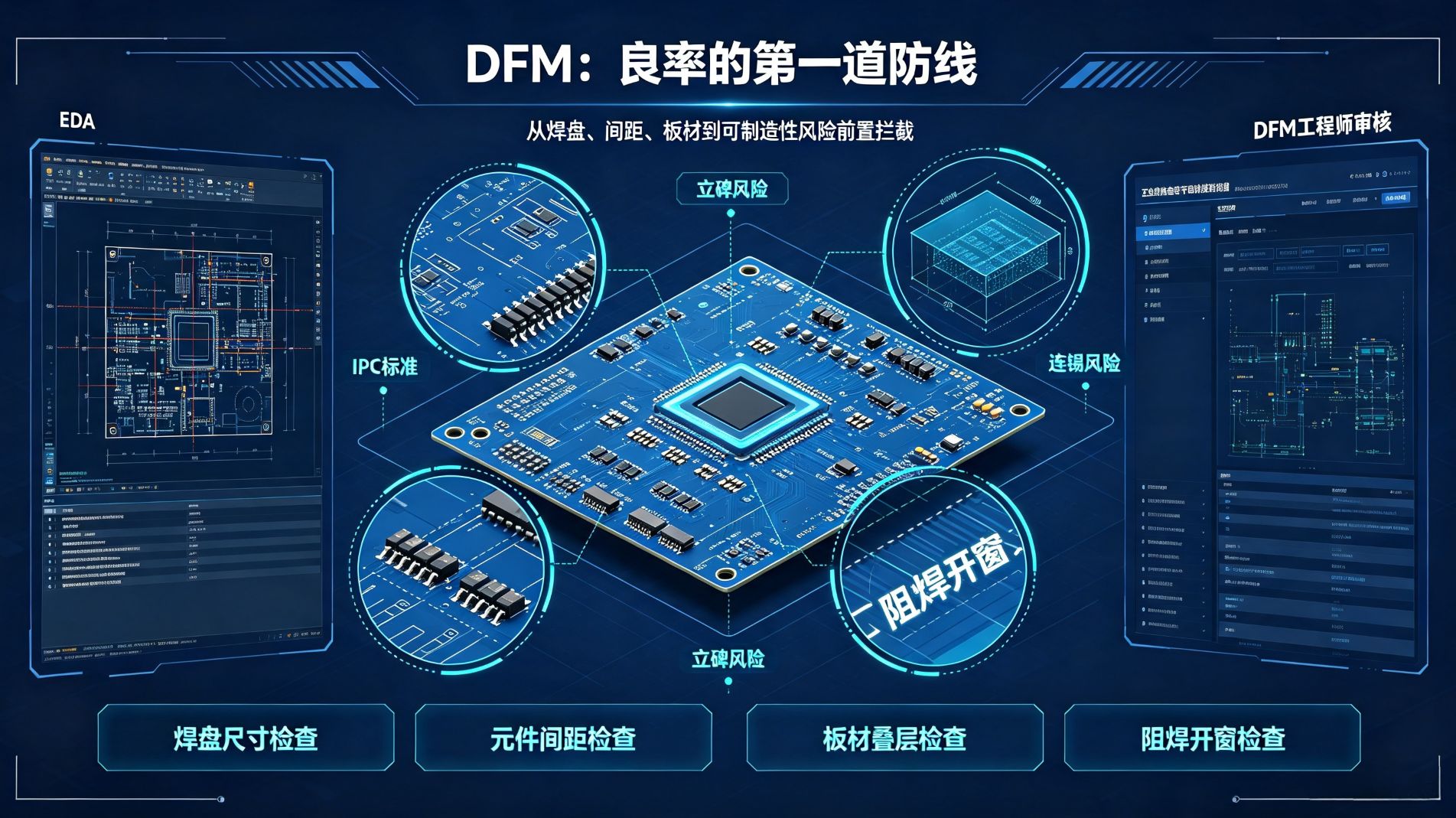

一、前期准备：为什么DFM是良率的第一道防线？

核心答案：SMT的成败，七成在设计阶段就已注定。图纸DFM审核不到位，后续所有工序都是徒劳。DFM可制造性设计评审，是在量产前剔除风险、避免批量报废的核心手段。

很多工程师会问，Gerber文件明明在EDA软件里跑通了DRC，为什么到工厂还要再做DFM审核？因为DRC（设计规则检查）管的是电气逻辑，而DFM管的是物理制造可行性。两者关注点完全不同。

DFM审核的首要目标是提前发现并修正设计中的制造风险。比如：

• 焊盘设计不当：同一个元器件，焊盘尺寸过大导致回流焊接时立碑，过小则引发虚焊。DFM工程师会依据IPC标准，结合实际的PCB工艺能力，给出精确的调整建议。
• 元器件间距不足：高密度布局下，Chip件与QFP芯片间距不足0.3mm，回流焊时极易连锡短路。DFM会在开钢网前拉大红圈预警。
• PCB板材与工艺冲突：设计4层板却使用普通TG130板材，在无铅回流焊高温下容易发生板弯板翘。如果是多层线路板或阻抗板，板材选型和叠层结构更需要从DFM阶段就介入。

除了DFM，前期准备还有两项硬性条件：

• 钢网开制：钢网是锡膏印刷的模具。激光钢网的孔壁光滑度、宽厚比、纳米涂层处理直接决定锡膏脱模成型质量。对于0201微型元件或0.4mm pitch的BGA芯片，钢网开口设计需要做阶梯处理或扩大开孔以增加锡量。
• 物料核对：BOM配单不是简单照单采购。工程人员要核对物料规格书、封装形式、替代料可用性，同时检测MSL潮敏等级。BGA、QFN类芯片必须执行烘烤除湿，否则过回流焊时会发生“爆米花效应”——芯片内部湿气受热膨胀，直接炸裂。

这三项前置工作做完，才能正式进入车间。

二、 车间全工序：从锡膏印刷到X-Ray检测

核心答案：锡膏印刷→SPI检测→高速贴片→回流焊→AOI光学检测→X-Ray抽查，六道工序构成SMT标准作业流。其中锡膏印刷贡献了60%以上的焊接缺陷，是过程控制的首要抓手。

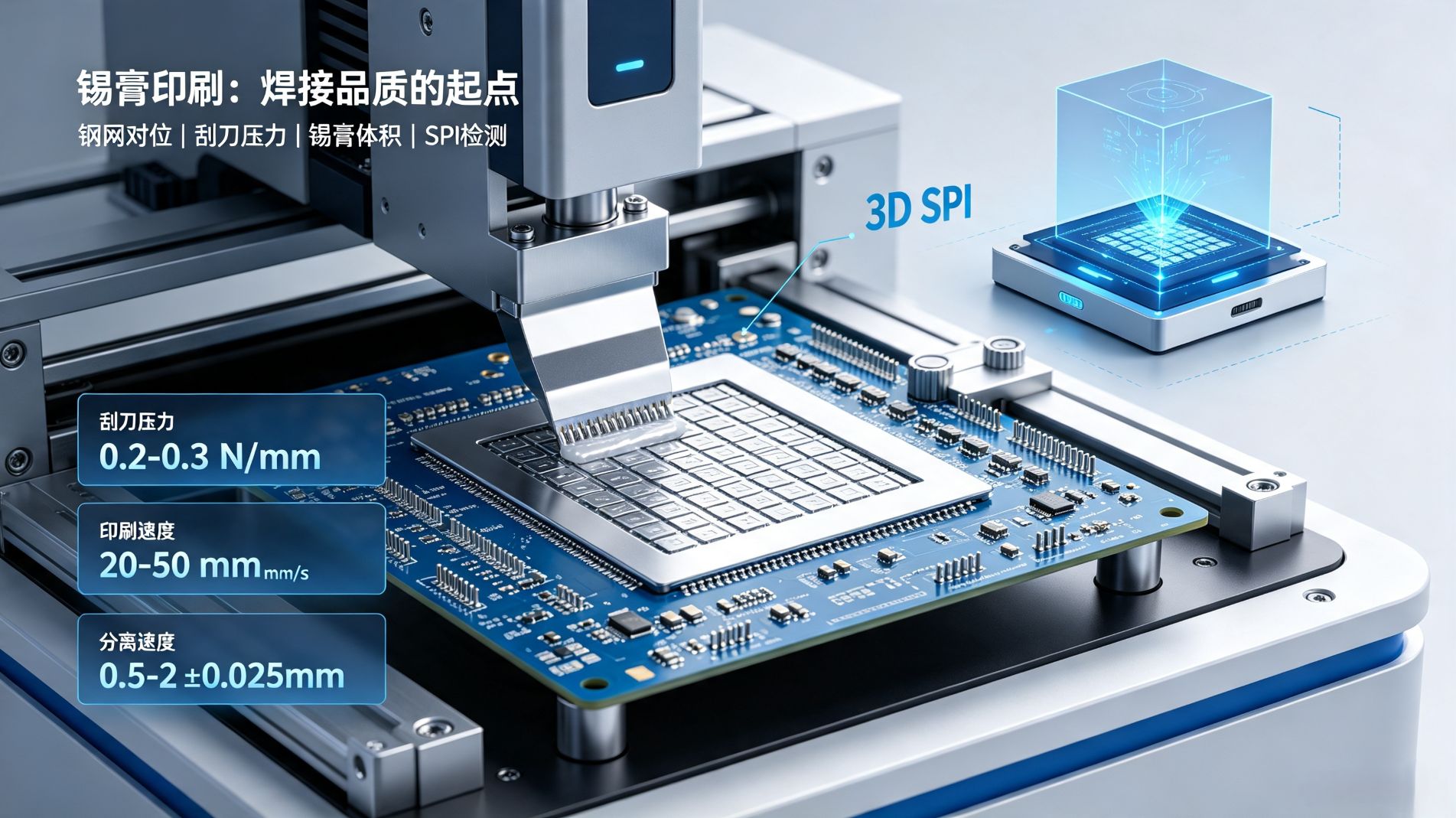

1. 锡膏印刷

锡膏印刷是SMT的起点，也是最容易出问题的环节。钢网与PCB精准对位后，刮刀以45°-60°角匀速推动锡膏，将其透过钢网开口印刷到焊盘上。

这里涉及几个关键参数：

• 锡膏黏度：过高会导致脱模不良，过低则容易塌边短路。
• 刮刀压力：压力过大损伤钢网，过小则锡膏残留。
• 印刷速度：20-50mm/s是常见区间，太快会导致少锡，太慢影响效率。

有铅锡膏和无铅锡膏的回流曲线完全不一样。无铅锡膏熔点更高（217℃左右），对温度爬升速率和峰值控制更敏感。现在高可靠领域——如医疗PCBA、工业机器人主板——基本全用无铅工艺。

印刷后的板子会进入SPI锡膏厚度检测仪。SPI用3D激光扫描每个焊盘的锡膏体积、高度、面积，用数据判断印刷是否达标。跳过SPI直接贴片，等于把缺陷隐患全部留到炉后。

2. 元件贴装

锡膏印刷完成后进入贴片环节。高速贴片机的工作节奏以毫秒计算，精度控制在±0.03mm以内。

贴片机分为转塔式和平台式两种：

• 转塔式：速度快，适合大量Chip元件的批量化生产。
• 平台式/多功能机：精度高，专门处理BGA、QFP、连接器等异形元件。

对于工业机器人主板、无人机飞控板这类混合布板的PCBA，产线上通常采用“高速机+多功能机”组合模式。高速机先贴完电阻电容等小料，多功能机再处理大型芯片和接插件。

贴片机的核心指标是CPH（每小时贴装点数）和CPK（制程能力指数）。CPK>1.33意味着制程稳定。要做好这一点，贴片机需要定期校准——0201微型元件贴装对吸嘴磨损极其敏感，一旦吸嘴变形，抛料率和偏位率会直线上升。

3. 回流焊

贴片完成后的PCB板，元器件靠锡膏的黏性附着在焊盘上。真正实现电气连接和机械固定，需要经过回流焊。

回流焊有四个温区：

• 预热区：缓慢升温，激活锡膏中的助焊剂，去除焊盘和元件引脚上的氧化物。升温速率一般控制在1.5-3℃/秒，过快会导致热冲击。
• 恒温区：温度维持在150-180℃左右，让助焊剂充分清洁焊接面，同时让整个PCB达到热平衡。对于厚铜板、多层PCB这种热容量大的板子，恒温时间要适当延长。
• 回流区：温度迅速冲上峰值（无铅约240-250℃），锡膏完全熔化，形成金属间化合物层，完成焊接。峰值温度过高会烧毁元件，过低则焊点强度不够。
• 冷却区：以受控速率降温，避免骤冷造成焊点应力开裂。特别是BGA芯片下方，冷却不均匀极易导致枕头效应或虚焊。

4. 在线检测

回流焊出来后的PCBA，要进行两道关键检测：

• AOI光学检测：用高清工业相机从多角度拍摄每个焊点，通过图像算法识别少锡、连锡、偏移、立碑、虚焊等缺陷。现代AOI已经引入深度学习算法，误报率大幅下降。
• X-Ray检测：肉眼和光学相机都无法看透BGA芯片底部的焊球。X-Ray通过X射线穿透封装体，显示出焊球形态是否饱满、有无空洞。工业级标准要求BGA焊球空洞率不超过25%，医疗器械PCBA加工和航天级产品通常要求低于10%。

只有通过AOI全检和X-Ray抽检或全检的板子，才会进入后段工序。

三、 特种贴片难点：BGA、01005、刚挠结合板

核心答案：特种贴片的本质，是用普通设备实现极限工艺。BGA焊接的关键在温度曲线，01005元件的关键在锡膏和钢网，刚挠结合板的关键在支撑治具。三者在生产逻辑上完全不同。

1. BGA焊接

BGA芯片的优势是可实现高密度引脚，缺点是底部焊球全隐藏。焊接时焊球坍陷、枕头效应、空洞过多是典型缺陷。

工艺窗口控制是核心。从BGA植球到回流焊，温度曲线必须做实测调校。BGA芯片上方和PCB背面的温差可能导致部分焊球熔化不充分。有些高可靠性产品会在回流焊后用X-Ray全检，再配合飞针测试做电性验证。

2. 01005微型元件

01005封装尺寸仅0.4mm×0.2mm，比芝麻还小，在超薄可穿戴设备、智能手环、医用穿戴PCBA中日益常见。

贴装01005时，锡膏必须用Type4或Type5细粉锡膏，钢网厚度控制在80μm以内，纳米涂层保证脱模效果。贴片机的吸嘴需要做高精度校准，贴装压力一旦偏大，会把元件直接压进锡膏导致短路。

3. 刚挠结合板

软硬结合板在消费电子和工业设备中应用越来越广，但SMT贴片时难度显著增加。挠性区的基材无法像刚性板一样平整固定在轨道上，需要用专门治具将软板部分托平固定，防止贴片偏位和回流焊变形。这种治具通常需要根据产品外形定制，而且要做防静电处理。

四、 品质保障：无尘产线与MES追溯

核心答案：品质控制不是检测出来的，而是过程管理出来的。万级无尘车间是环境基础，MES制造执行系统是数据基础，两者缺一不可。

1. 无尘车间的必要性

空气洁净度对SMT良率的影响比想象中大得多。一个微米级的粉尘颗粒，落入BGA焊球之间就可能造成短路。0201、01005微型元件贴装更是对洁净度要求极高。

按照ISO14644标准，万级无尘车间要求每立方米空气中≥0.5μm的颗粒不超过352,000个，相当于普通办公室环境的1/100。SMT车间内部还需维持正压、恒温（22±3℃）、恒湿（40-60%RH），ESD防静电地板和离子风机全方位消除静电。

2. MES追溯的价值

MES制造执行系统将每一片PCBA的生产数据实时采集并存储：哪台印刷机、哪条回流焊炉温曲线、哪个贴片站位、哪个批次的锡膏和物料，全部对应到每一块电路板的唯一ID上。

如果在后续测试或终端使用中发现问题，可以反向追溯：精确到哪个时间段、哪个班次、哪批物料出了问题。MES不仅是品质管控工具，更是帮助客户通过设备整机认证的可信凭据。

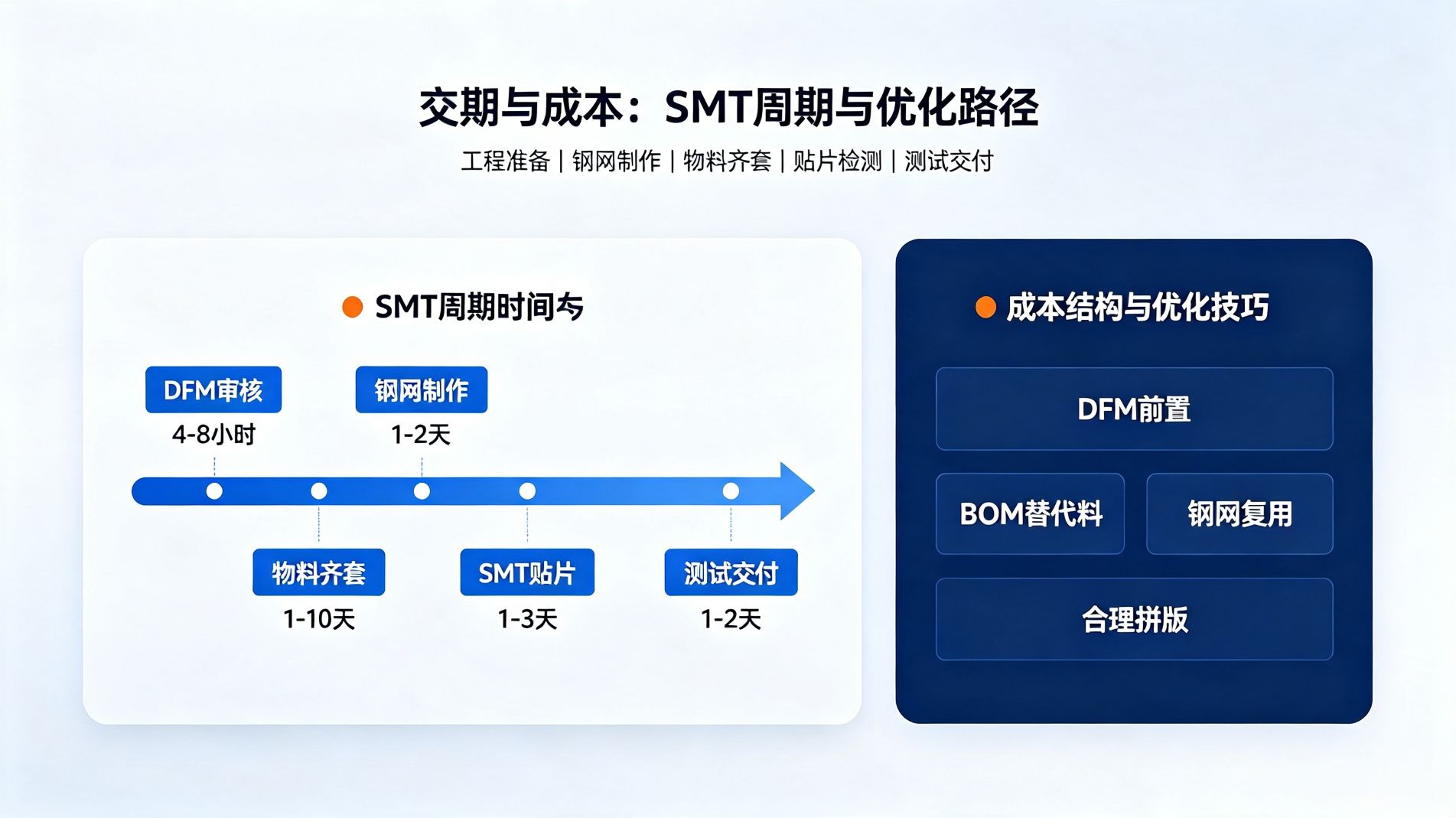

五、 交期与成本：SMT周期与成本优化

核心答案：SMT贴片周期受板级复杂度、物料齐套率、钢网交期共同影响。成本优化中最有效的方法是DFM前置和BOM替代料规划，而非单纯压价。

阶段	时间参考
工程DFM审核	4-8小时
钢网制作	1-2天
物料齐套	1-10天（视BOM复杂度）
SMT贴片+回流焊	1-3天
AOI/X-Ray+后工序	0.5-1天
PCBA测试	1-2天

1. 标准SMT周期

PCBA打样最快可压缩到3天（含钢网、单双面贴片），批量则需要增加DIP插件、波峰焊、分板、三防涂覆、老化和包装运输的时间。

2. 成本控制

SMT报价主要看元件点数、BOM物料成本、工艺难度附加费。减少成本的第一性原理不是“找更便宜的供应商”，而是通过DFM减少返工和报废。

比如同样一块板子，不做DFM可能导致0.5%的BGA空洞不良率，做DFM优化焊盘和钢网开口后，不良率降到接近零。算下来DFM的成本远低于批量返修的成本。

另一个技巧是物料替代规划：设计阶段多预留几颗兼容料号，采购议价空间立刻变大，同时也能在缺货时快速切换。

结语

从Gerber文件到成品板，SMT贴片加工是一套环环相扣的精密制造系统。DFM前置服务把关设计风险，全自动产线保证贴片精度，AOI和X-Ray守好检测关，MES系统记录每一个数据的来龙去脉——这是高品质PCBA应该具备的完整工业逻辑。
