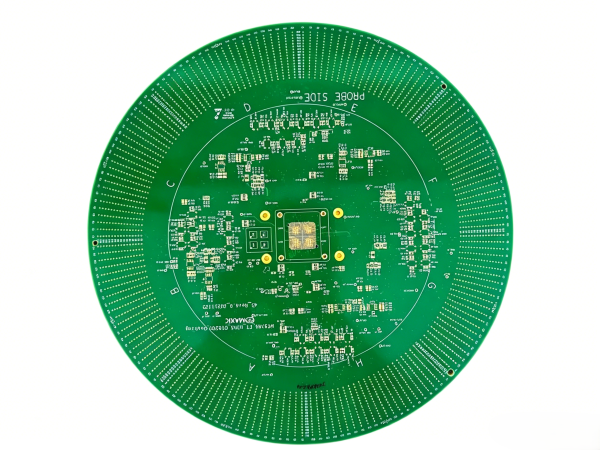

圆形探针测试高频板
四层Rogers RO4350B高频测试晶圆PCB采用 Rogers RO4350B 低损耗高频材质，圆形探针卡设计，最小线宽线距达0.15mm，搭配0.3mm精密过孔，ENIG沉金工艺。
圆形探针卡结构专为高频芯片测试与性能评估打造，QFN48测试点位配合BGA焊盘阵列。
适用于射频器件、毫米波模组、通信芯片等高频电子产品的性能验证与实验室测试场景。
立即咨询
咨询热线：13751184197
产品介绍
PRODUCT INTRODUCTION
PCB参数表
| 材质 | 层数 | 铜厚 | 板厚 |
|---|---|---|---|
| Rogers RO4350B | 4层 | 外层1oz / 内层1oz | 1.6mm |
| 最小孔径 | 最小线距 | 最小线宽 | 表面处理 |
| 0.3mm | 0.15mm | 0.15mm | 化学沉金 ENIG |
规格说明
| 类别 | 核心参数 | 关键说明 |
|---|---|---|
| 基础结构 | 四层圆形晶圆 | 圆形探针卡PCB结构，专为芯片测试探针接触设计，兼容探针台夹具定位 |
| 板体规格 | 1.6mm板厚 / 1oz铜厚 | 标准高频板厚度，Rogers RO4350B材质损耗因子低，介电常数稳定 |
| 核心工艺 | 最小线宽0.15mm / 最小孔径0.3mm | 精密线路加工，QFN48测试点位置精准，BGA焊盘阵列排布均匀 |
| 材质耐热 | Rogers RO4350B | Rogers高频基材，低介电损耗（Df<0.004），适合射频及毫米波频段应用 |
| 表面工艺 | 化学沉金 ENIG | 沉金层平整度优良，接触电阻稳定，探针多次接触不易氧化 |
| 特殊工艺 | 高频板材 + 圆形探针卡结构 | Rogers RO4350B低损耗高频材质，圆形晶圆结构适合探针台夹具定位 |
| 适用领域 | 射频器件测试 / 毫米波模组 / 通信芯片 | 射频芯片测试评估、毫米波模组性能验证、实验室高频电子产品测试 |
