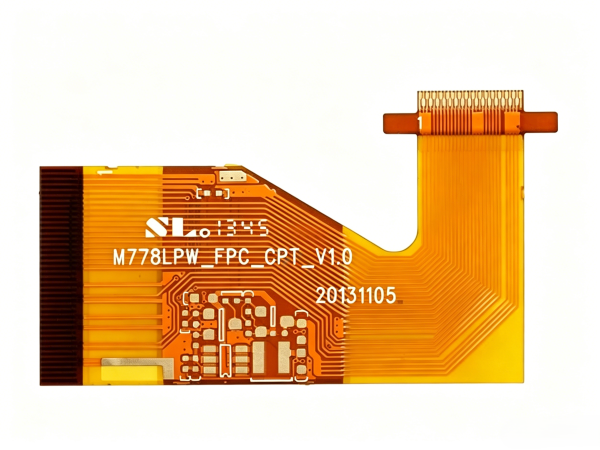

屏显驱动 FPC
六层柔性FPC，采用生益PI基材，1oz铜厚，1.6mm板厚，最小线宽0.1mm精细线路工艺。
采用沉金表面处理。异形折角设计，配置双连接器（金手指+排线座）。
专用于LCD液晶显示屏与主板之间的信号连接传输。
立即咨询
咨询热线：13751184197
产品介绍
PRODUCT INTRODUCTION
FPC参数表
| 材质 | 层数 | 铜厚 | 板厚 |
|---|---|---|---|
| 生益PI | 6层FPC | 1oz | 1.6mm |
| 最小孔径 | 最小线距 | 最小线宽 | 表面处理 |
| 0.2mm | 0.1mm | 0.1mm | 沉金 |
规格说明
| 类别 | 核心参数 | 关键说明 |
|---|---|---|
| 基础结构 | 六层FPC异形板 | 柔性异形FPC，配置双连接器（左侧排线连接器+右侧金手指），适配LCD显示屏紧凑空间布局 |
| 板体规格 | 1.6mm板厚 / 1oz铜厚 | 适中板厚兼顾柔性弯折性能与结构强度，铜厚满足电流传输需求 |
| 核心工艺 | 最小线宽0.1mm / 最小孔径0.2mm | 精细线路工艺，保证高密度信号传输完整性，适用于LCD显示驱动信号路径 |
| 材质耐热 | 生益PI柔性基材 | 聚酰亚胺PI基材，耐高温性能优异，机械柔韧性良好，可反复弯折使用 |
| 表面工艺 | 沉金 | 化学镍金工艺，提供良好焊接性和连接器接触可靠性 |
| 特殊工艺 | 异形折角FPC / 双连接器 | 定制异形折角设计，双连接器配置，适用于LCD液晶显示屏与主板间信号连接 |
| 适用领域 | LCD显示模组/消费电子 | LCD液晶显示屏、触摸屏、消费电子显示模组等需要柔性连接的领域 |
