2层电源管理功率驱动板PCB
双层KB-6160材质电源管理功率驱动PCB，采用1.6mm标准板厚设计，配备1oz铜厚确保良好导电性能。
最小孔径0.3mm、最小线距线宽0.15mm的精细线路工艺，满足功率电路布线需求。表面处理采用无铅喷锡工艺，蓝色阻焊层提供优异的视觉辨识度。

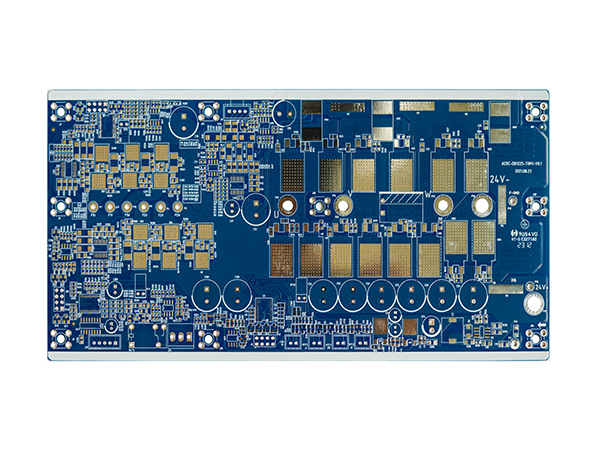

单板设计，布局包含大面积功率器件区域（多组大焊盘）、多组QFP封装芯片、密集连接器排针阵列、电源输入区域（24V+标识）及散热孔阵列。
适用于电源管理板、功率驱动板、电机控制板等应用场景。
立即咨询
咨询热线：13751184197
产品介绍
PRODUCT INTRODUCTION
PCB参数表
| 材质 | 层数 | 铜厚 | 板厚 |
|---|---|---|---|
| KB-6160 | 2层 | 1oz | 1.6mm |
| 最小孔径 | 最小线距 | 最小线宽 | 表面处理 |
| 0.3mm | 0.15mm | 0.15mm | 无铅喷锡 |
规格说明
| 类别 | 核心参数 | 关键说明 |
|---|---|---|
| 基础结构 | 双层KB-6160单板 | 单板设计，无拼板，适合独立功率模块应用 |
| 板体规格 | 1.6mm板厚 / 1oz铜厚 | 标准板厚，兼顾机械强度与加工性 |
| 核心工艺 | 0.3mm孔径 / 0.15mm线距线宽 | 标准精细线路工艺，支持功率电路布线 |
| 材质耐热 | TG≥130℃ | KB-6160标准TG值，满足常规焊接与使用需求 |
| 表面工艺 | 无铅喷锡 | 环保无铅工艺，焊接性良好，成本经济 |
| 特殊工艺 | 蓝色阻焊 / 大面积功率焊盘 | 蓝色阻焊层辨识度高，多组大焊盘适配功率器件 |
| 适用领域 | 电源管理 / 功率驱动 / 电机控制 | 24V电源输入、散热孔阵列、QFP芯片布局，适用于功率控制应用 |
