阻抗±3%不是一句话的事，哪些网络要测、抽多少块板、报告怎么出，都得提前说清

无人机图传、GPS导航、射频模块、高速差分信号……这些板子发过来，客户要求里几乎都会带一句：“阻抗±3%，附带阻抗测试报告。”

这句话看着简单，其实里面藏着一堆没说清楚的事。很多客户把要求甩过来，以为工厂看到“±3%”就知道该怎么做。但实际上，同样是±3%，测哪几根线、抽几块板、用什么频率测，成本能差出一倍以上。 你不说清楚，最后要么报价你不满意，要么做出来和你预期不一致。

±3%，到底难在哪？

阻抗，就是高速信号传输线上，对信号电流的阻碍。它不是电阻，是随频率变化的交流特性。通常说的“100Ω差分”“50Ω单端”，指的就是这条线在特定频率下的阻抗值。

±3%意味着什么？以100Ω差分线为例，实际阻抗要落在97Ω到103Ω之间。这个窗口非常窄。

影响阻抗的参数非常多：

线宽：蚀刻时差几微米，阻抗就偏了。

铜厚：面铜和孔铜的厚度波动，直接影响阻抗。

介质厚度：PP片和芯板的厚度公差，层压时温度和压力都会影响。

介电常数：板材的Dk值，不同批次、不同材料，都有差异。

阻焊油墨：油墨的厚度和介电常数，也会对阻抗有一定影响。

要把阻抗控在±3%以内，以上每一项都要管住。所以真正能做±3%阻抗板的工厂，少。不是设备不行，是整个工艺体系都要跟得上。

最大的坑，是“测哪里”和“测多少”

很多客户写“阻抗±3%”，但不说哪些线要测。有的板子，真正需要控阻抗的，就是射频线、差分对、时钟线，就那么几根。但有的客户不懂，以为“±3%”是整板所有线都要达到。这两个要求，成本差距非常大。

我们做阻抗板，会在工程阶段就帮客户把阻抗线挑出来。用软件做阻抗匹配，把需要控制的网络编号、参数，一个一个列清楚，发给客户确认。客户不确认，我们不下单。为什么？因为客户不确认，我们就不知道哪些线是该严控的，哪些线是普通线。

再说抽多少块板。阻抗测试，是破坏性的吗？不是。但阻抗测试需要专门的测试夹具和阻抗仪，在PCB的附连板或者专门的测试条上测。每一块板都测，和每批抽几块测，成本完全不一样。

我们的做法是：按客户的产品风险来定。大批量生产，一般按批次抽检；客户要求每块板都附数据，我们也支持，但价格要另算。这个在报价之前，都会跟客户说清楚。

鸿图电路做阻抗板的完整流程

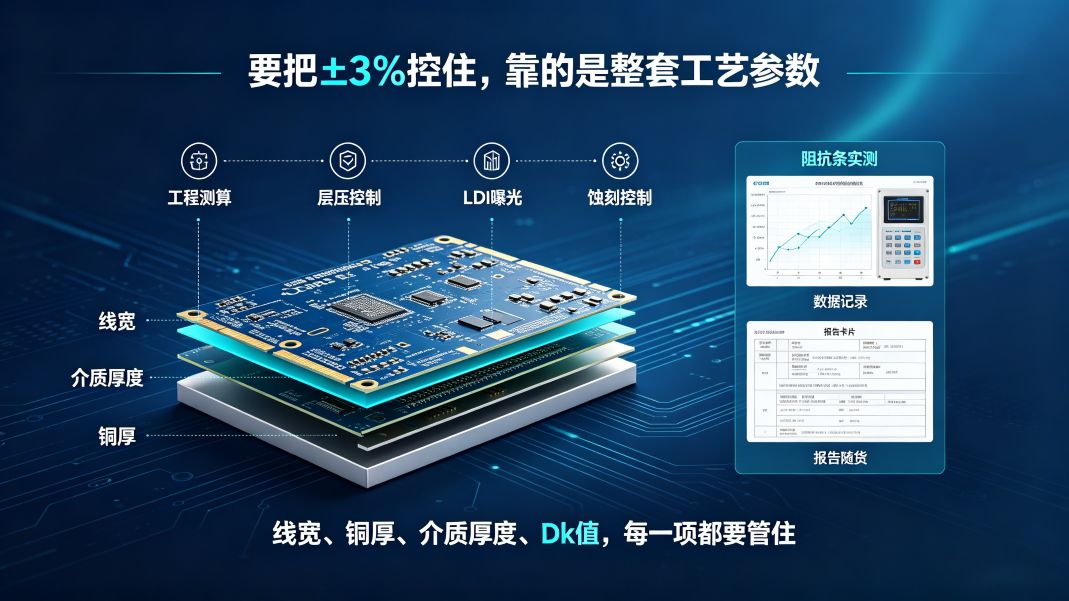

不是所有板厂都能做±3%的阻抗板。我们敢接，是因为整个流程有据可查：

工程测算：客户发来Gerber，我们先用软件把阻抗线全部仿真一遍。线宽多少、介质厚度多少、铜厚多少、Dk值取多少，全部算清楚。算出来的结果，写入工程文件，产线按这个参数执行。

层压控制：介质厚度是阻抗的最大变量。PP片选材、层压温度、压力曲线，每一层都要控制到位。我们做阻抗板，层压参数是单独调的，不是通用参数直接套。

LDI曝光：线宽精度靠曝光。LDI激光直接成像，比传统底片曝光精度高，线宽偏差控制在最小范围。这是保证阻抗一致性的关键设备。

蚀刻控制：线宽最终由蚀刻决定。蚀刻速度、药水浓度、温度，都要根据阻抗要求调整。侧蚀小了，线宽才能精准。我们做阻抗板，蚀刻参数是专门设定的，操作员按工程单执行。

阻抗测试：出货前，阻抗仪实测。测的不是板子上的成品线，而是板边的阻抗条。阻抗条和成品线用同一套工艺做出来，代表这块板的真实阻抗水平。测试数据出来，报告随货给你。

阻抗条随货：包装时，阻抗条附在板子旁边。你客户要验证，不用再测，直接看条子上的数据。条子上有测试点、有数值，和报告一一对应。
