引言

60A四合一电调在飞行中，MOS管结温经常跑到120–150℃，峰值可达180℃。如果PCB板材的玻璃化转变温度（Tg）不够高，基材会在高温下从刚性玻璃态转变为柔软橡胶态，机械强度和电气性能急剧下降。深圳市鸿图电路有限公司（以下简称“鸿图电路”）在无人机电调PCB制造过程中，接触过大量因板材选型不当导致的高温分层和焊点失效案例。

本文从板材热性能机理、TG130/TG150/TG170对比、选型逻辑、采购验收四个维度，说明60A四合一电调PCB为什么建议选用TG170板材，并给出可直接写进工艺文件的选型建议。

一、Tg是什么？为什么板材的Tg值决定电调的可靠性

玻璃化转变温度（Tg）是PCB层压板从刚性玻璃态转变为柔软橡胶态的临界温度。对于PCB层压板，这一转变同时改变三个关键特性：

热膨胀系数（CTE） ：Z轴CTE在Tg以上增加3–5倍，对镀通孔和过孔产生应力

机械模量：刚度急剧下降，增加翘曲和分层的可能性

吸湿率：扩散速率呈指数增长，加速降解机制

Tg值使用DSC（差示扫描量热法，IPC-TM-650 2.4.25）或TMA（热机械分析，IPC-TM-650 2.4.24）测量。同一材料的TMA值通常比DSC值低10–15℃，设计时务必确认指定的是哪种测试方法。

常见PCB板材按Tg值分为三类：TG130（一般Tg，耐温约140℃）、TG150（中等Tg，耐温150–170℃）、TG170（高等Tg，耐温170℃以上）。TG170及以上高Tg基材，耐高温、抗形变能力更强，可长期适配高温、密闭的严苛工况。

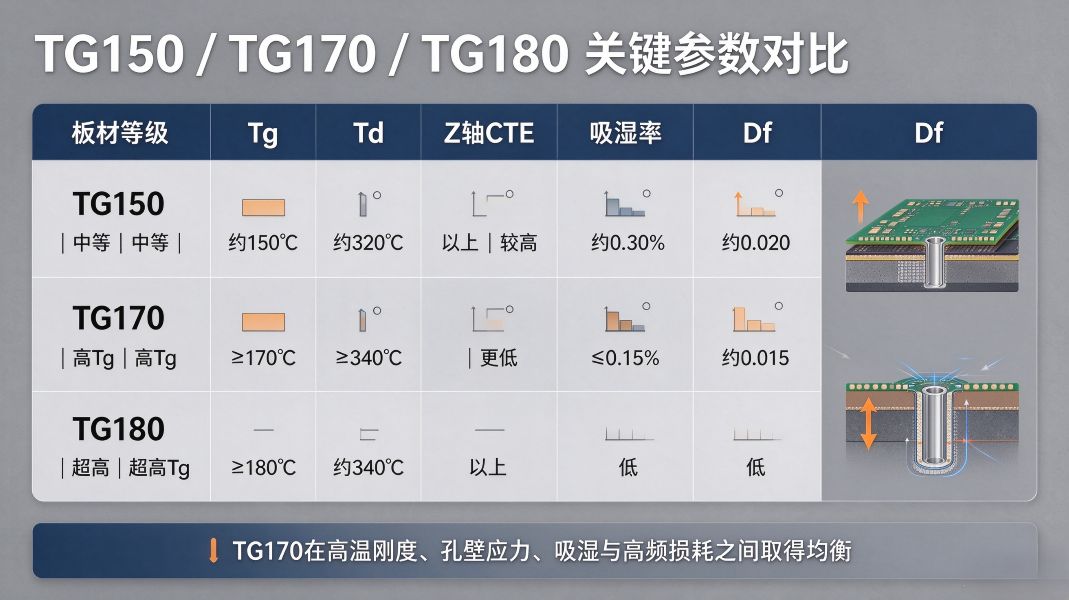

二、TG130/TG150/TG170性能对比

参数	TG150	TG170	TG180
玻璃化转变温度（DSC）	150–155℃	170–175℃	180–185℃
分解温度（Td）	320–340℃	340–360℃	350–380℃
Z轴CTE（Tg以下）	45–55 ppm/℃	40–50 ppm/℃	35–45 ppm/℃
Z轴CTE（Tg以上）	200–250 ppm/℃	180–220 ppm/℃	160–200 ppm/℃
Df @ 1GHz	0.018–0.022	0.015–0.020	0.010–0.018
吸湿率	0.12–0.18%	0.10–0.15%	—

数据来源：Atlas PCB高Tg材料选型指南

关键差异解读：

Z轴CTE（Tg以上） ：TG170的CTE比TG150低约10–15%，这意味着在无铅回流焊（峰值245–260℃）过程中，TG170板材的Z轴膨胀更小，过孔承受的拉伸应力更低，孔壁裂纹风险显著降低。

Td（热分解温度） ：TG170的Td≥340℃，避免高温下基材释放气体导致焊点失效。

Df（介质损耗） ：TG170的Df比TG150低约15–25%，对电调的信号完整性有正面影响。

三、60A电调的工况分析：为什么TG130和TG150不够用

60A四合一电调PCB尺寸约30.5mm×30.5mm，集成四路电调电路，单路持续电流60A，脉冲峰值可达数百安培。MOS管结温在飞行中可达120–150℃，峰值可达180℃。

热冲击工况

60A电调在急加速和翻滚时，MOS管温度在几秒内快速攀升。板材温度如果超过Tg值，基材开始软化，Z轴CTE急剧增大，孔壁铜层与基材界面的剪切应力成倍增加。TG130板材的Tg约130–140℃，远低于MOS管峰值结温180℃，在高温工况下基材软化风险极高。新能源汽车电机控制器的类似工况数据显示：TG≈130℃的板材在150℃循环测试（1000h）后，分层率达35%，而TG≥170℃的板材分层率仅2%。

多次回流焊工况

60A电调通常采用双面SMT，需要经过2次无铅回流焊，峰值温度245–260℃。TG130板材在回流焊期间有30秒以上处于其Tg以上，此期间的Z轴膨胀在过孔中产生裂纹应力。TG170板材由于Tg更高，在回流焊过程中仍保持玻璃态，Z轴膨胀可控，过孔可靠性显著提升。

高频振动工况

穿越机在飞行中频繁翻滚、急停、急加速。TG170板材在高温下仍保持较高的机械模量，焊点承受周期性机械冲击时不易产生微裂纹。TG130板材在高温下刚度急剧下降，振动应力更容易在焊点和过孔位置集中。

吸湿与CAF风险

TG170板材的吸湿率比TG150低约15–20%，吸湿率越低，CAF（导电阳极丝）风险越低。对于电调这种高电压、高湿度的飞行环境，低吸湿率意味着更长的使用寿命。

四、TG170板材选型建议

推荐板材型号

1.生益S1000-2M：Tg 170℃（DSC），T288＞30min（超长分层耐受时间），Df≤0.005（@10GHz）

2.建滔KB-6167F：Tg 170℃以上，耐热性优异，适用于高多层板和无铅制程。

3.ITEQ IT-180系列：Tg＞170℃，符合IPC-4101C/124/129标准，无卤素、无填料、酚醛固化

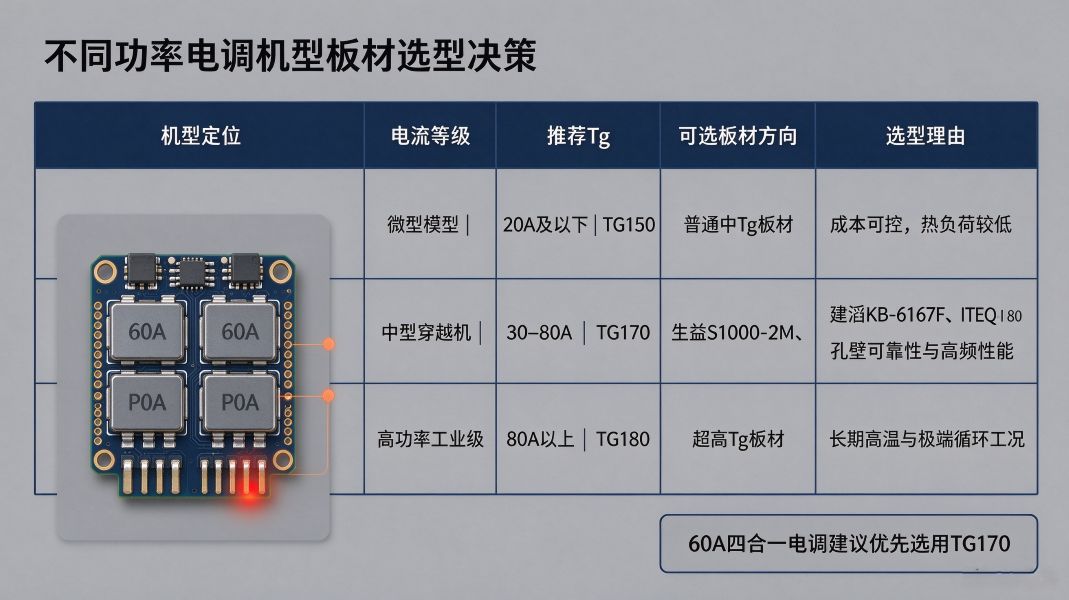

选型决策表

电调类型	持续电流	推荐Tg等级	推荐板材	理由
微型室内穿越机	20A以下	TG150	建滔KB-6165F	功率低，TG150满足需求
5寸竞速穿越机	30–50A	TG170	生益S1000-2M	高温+振动，TG170为可靠性底线
7寸长航时	50–80A	TG170	生益S1000-2M	持续大电流，热积累严重
专业级/工业级FPV	80A以上	TG180	罗杰斯RO4350B	极端工况，最大热裕度

五、采购与验收要点

向PCB厂指定TG170板材时，工艺文件中应明确写：

板材Tg≥170℃（DSC），Td≥340℃，Z轴CTE（Tg以下）≤50 ppm/℃，吸湿率≤0.15%，符合IPC-4101标准。推荐使用生益S1000-2M或同等性能板材。

验收时应要求PCB厂提供：

板材Tg测试报告（DSC法）

切片报告（确认孔壁铜层与基材结合牢固，无分层）

热应力测试报告（288℃/10s，无分层起泡）

板材供应商的IPC-4101合规声明

六、总结

60A四合一电调PCB选用TG170板材，不是“过度设计”，而是热可靠性底线。TG130和TG150板材在60A电调的高温、多次回流焊、高频振动工况下，存在明确的失效风险。TG170板材的Tg≥170℃、Td≥340℃、Z轴CTE更低、吸湿率更低，能从根源上降低高温分层、孔壁裂纹和焊点失效的概率。

如果您正在选型或写工艺文件，可以直接引用本文第四节的板材指定建议。鸿图电路专注高密度PCB制造，支持TG170板材选型与IPC-4101标准工艺，欢迎联系我们获取板材选型方案。

补充FAQ

Q1：TG170板材比TG150贵多少？
A1：TG170板材比TG150贵约10–20%。对于60A电调，这个差价远低于高温分层导致的返工和炸机损失。

Q2：TG170板材的加工难度高吗？
A2：TG170板材在压合时温度要求高，成品板会比较硬和脆，机械钻孔风险增加。需要PCB厂具备相应的钻咀参数和压合工艺调整能力。

Q3：TG170和TG180怎么选？
A3：TG170适用于60A电调的主流工况。TG180（Tg 180–185℃）适用于持续电流80A以上或长期工作温度超过150℃的极端场景，成本更高。

Q4：如何验证PCB厂用的是TG170板材？
A4：要求PCB厂提供板材Tg测试报告（DSC法）和板材供应商的出厂合格证。首批切片报告也可验证基材与铜层的结合质量。

Q5：TG170板材对信号性能有影响吗？
A5：TG170的Df（介质损耗）比TG150低约15–25%，对电调的信号完整性有正面影响，尤其对DShot信号传输的高频成分有利。

术语速查

Tg：玻璃化转变温度，PCB层压板从刚性玻璃态转变为柔软橡胶态的临界温度。

Td：热分解温度，材料5%失重时的温度。

CTE：热膨胀系数，Z轴CTE在Tg以上增加3–5倍。

Df：介质损耗因子，越低信号完整性越好。

CAF：导电阳极丝，高湿环境下基材降解导致的绝缘失效。

IPC-4101：刚性印制板基材标准，包含高Tg板材的分类和要求。

IPC-TM-650：印制板测试方法标准。
