DFM审图到底审什么？从设计端拦截量产隐患的完整检查清单

引言：DRC过了，为什么工厂还说做不了？

很多硬件工程师都有过这个经历：PCB Layout完成，EDA软件跑DRC零错误，Gerber文件发给工厂，结果工厂回来说“这个设计做不了”或者“建议修改”。工程师心里不服——功能测试都过了，凭什么说不行？

问题出在DRC和DFM的区别上。DRC检查的是电气规则——线宽够不够、间距达不达标、网络有没有短路。DFM检查的是物理制造可行性——焊盘能不能被贴片机识别、元件间距够不够吸嘴操作、BGA过孔会不会漏锡、拼板能不能上自动化产线。

行业数据表明，高达80%的SMT生产缺陷源于设计阶段的考虑不周，而设计阶段修复问题的成本仅为量产阶段的1/10。这篇文章把DFM审图的核心检查项按模块拆开，给硬件工程师和采购一份完整的参考清单。

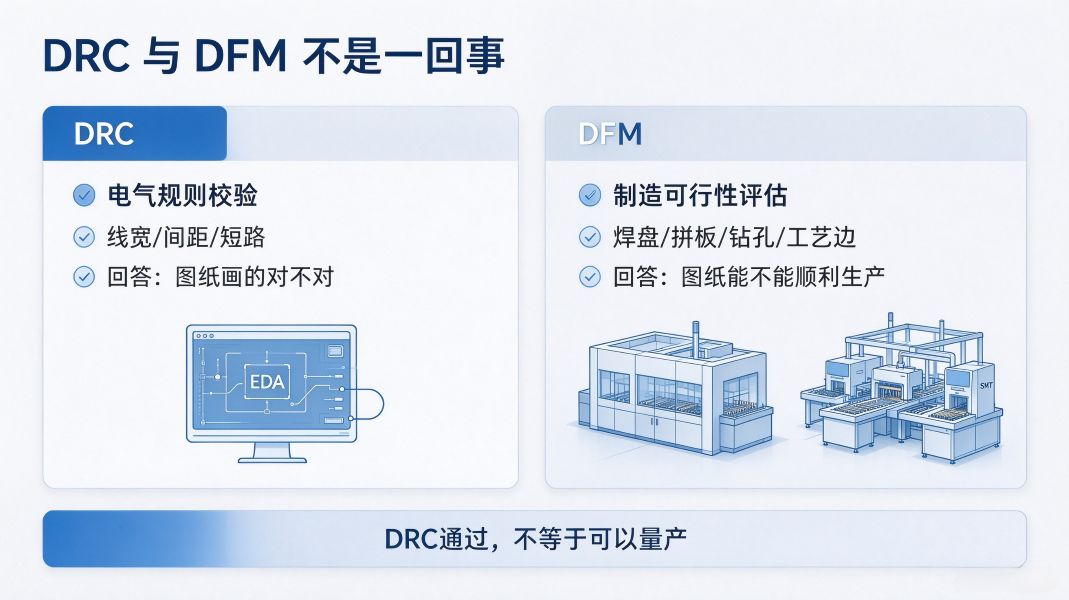

一、DFM审图和DRC有什么区别？

核心答案：DRC检查“设计对不对”，管的是电气规则；DFM检查“能不能造出来”，管的是物理制造可行性。DRC过了不代表能顺利量产，两者缺一不可。

DRC在EDA软件中运行，检查项目一般不超过100个细项，覆盖线宽、线距、过孔尺寸、铜皮间距这些电气规则。它的本质是验证设计文件是否符合软件预设的规则参数。

DFM从制造角度对设计文件做全面评估，检查焊盘尺寸是否与封装匹配、元件间距是否满足贴片机要求、BGA下方过孔是否容易漏锡、拼板设计是否适合自动化分板。DFM的检查依据来自工厂的实际工艺能力和行业标准，不是软件里预设的参数。

两者的关系可以这样理解：DRC管的是“这张图纸有没有画错”，DFM管的是“这张图纸能不能造出来”。一张没有画错的图纸，可能因为焊盘太小、间距太密、工艺边缺失而无法量产。

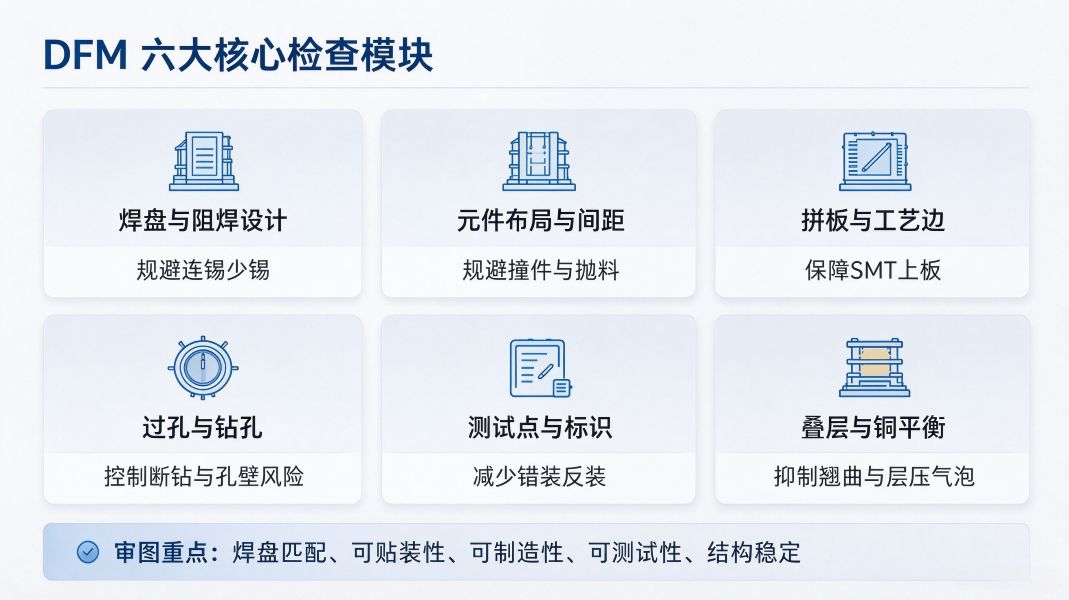

二、DFM审图的核心检查项有哪些？

核心答案：DFM审图覆盖焊盘与阻焊设计、元件布局与间距、拼板与工艺边、过孔与钻孔、测试点与标识、叠层与铜平衡六大模块。每个模块都有对应的检查标准和常见问题。

焊盘与阻焊设计是DFM审图的第一道关口。焊盘尺寸是否严格按元器件规格书设计，封装选择与BOM是否完全对应，是最高发的问题类型。一个电容有十几种封装规格，选错了就是批量事故。细间距IC的阻焊桥宽度需≥0.1mm，阻焊桥宽度不足在制造时可能脱落，导致焊盘之间缺少隔离引发连锡。

元件布局与间距是第二道关口。0201电容距BGA小于0.3mm，贴片机可能报警、抛料率升高。高度大于10mm的器件之间5mm内不应放置贴片器件，否则贴片机吸嘴可能发生撞件。高速信号下方是否有连续地平面，信号乱绕、地分割严重会导致EMI不过、信号畸变。

拼板与工艺边是第三道关口。拼板四周需预留≥5mm工艺边，小于50mm×50mm的板子没有工艺边，SMT设备无法上机贴片。V-CUT线需要避开关键器件，切在陶瓷电容旁边，分板时应力可能震裂电容。Mark点需要清晰完整，周围无走线遮挡。

过孔与钻孔是第四道关口。过孔孔径和板厚有个比例关系：板厚与孔径比不能超过6:1。1.6mm厚的板子，孔径至少要0.27mm。孔径设计过小，工厂钻孔时容易断钻，孔壁镀铜也镀不上去。BGA区域的过孔需要做塞孔处理，过孔未塞孔会导致回流焊时焊料通过过孔流失，形成少锡或空洞。

测试点与标识是第五道关口。关键网络需预留测试点，直径≥1.0mm，间距≥1.27mm方便探针接触。丝印被焊盘或过孔遮挡、极性标识不清，容易导致贴装和维修时错装反装。

叠层与铜平衡是第六道关口。大面积铜皮需要开散热孔，不开的话焊接时热量散不出去，板子容易翘曲；层压时内部气泡排不掉，时间久了可靠性出问题。叠层设计需要对称，不对称叠层在回流焊高温下会产生翘曲。

三、DFM审图能拦截哪些高频问题？

核心答案：DFM审图最常拦截的四类问题是——焊盘与封装不匹配、元件间距不足与热平衡问题、拼板与工艺边设计不当、测试点与丝印标识缺失。这四类问题在设计阶段修改成本极低，到了量产阶段修复成本成倍放大。

焊盘与封装不匹配是最高发的问题。QFN底部接地焊盘无开窗会导致冷焊率显著升高，BGA焊盘与过孔距离过近会导致吃锡不均。这类问题在Layout阶段对照规格书逐项核对就能发现，但如果直接投产，整批板子都可能报废。

元件间距不足与热平衡问题是第二类高频问题。大铜皮与小焊盘相邻时回流焊易出现立碑，这是热平衡设计不当的直接后果。0201电容距BGA过近不仅影响贴片机操作，还可能在回流焊时因热容量差异导致焊接不良。

拼板与工艺边设计不当是第三类问题。元器件距离PCB传送轨道边缘过近，流水线运输中可能被轨道刮蹭损坏。V-CUT线切在关键器件旁边，分板时器件可能被震掉。

测试点与丝印标识缺失是第四类问题。关键网络没有预留测试点，ICT覆盖率不足，批量生产时无法进行电气测试，漏测风险高。丝印被焊盘或过孔遮挡，容易导致贴装和维修时错装反装。

四、DFM审图为什么要在打样前做？

核心答案：DFM审图在打样前做，修复成本最低。缺陷修复成本遵循“1-10-100”法则——设计阶段修正成本为1，制造阶段发现成本为10，量产阶段报废成本为100。

缺陷修复成本在电子制造业中严格遵循“1-10-100”法则。设计阶段发现走线间距不足，只需几分钟修改即可完成。制造阶段发现同样的问题，会导致反复的工程问询、重新拼板，甚至整批层压板报废。到了量产阶段才发现，整批板子可能需要召回或报废，交期延误和客户信任损失远超制造成本本身。

DFM审图在打样前做，还有一个价值是减少改版次数。不做DFM的项目，典型流程是：设计→打样→发现问题→改设计→重新打样→量产，可能要三四轮迭代。做了DFM的项目，设计加DFM检查→打样→一次通过→量产，一轮搞定。

对于研发周期紧张的项目，DFM审图省下的时间远比它花的时间多。审图通常只需几个小时，但省掉的是一到两轮改版打样的时间和成本。

五、DFM审图的检查清单怎么用？

核心答案：DFM审图清单按模块组织，工程师在发板前对照逐项自查，重点确认焊盘封装匹配、元件间距、拼板工艺边、过孔尺寸、测试点覆盖和叠层对称性六个方向。

检查模块	核心检查项
焊盘与阻焊	焊盘尺寸匹配封装、阻焊桥≥0.1mm、BGA过孔塞孔
元件布局	元件间距满足贴片要求、高速信号有完整地平面、极性标识清晰
拼板与工艺边	工艺边≥5mm、V-CUT避开关键器件、Mark点清晰
过孔与钻孔	厚径比≤6:1、BGA过孔塞孔、钻孔间距≥0.3mm
测试点与标识	关键网络预留测试点、丝印不遮挡焊盘
叠层与铜平衡	叠层对称、大铜皮开散热孔

结语

DFM审图不是“工厂帮忙看一下”的附加服务，而是连接设计和制造的关键环节。DRC确保设计正确，DFM确保设计可造。在打样前做一次DFM审查，把设计层面的制造风险提前筛出来，是成本最低、效率最高的质量保障手段。

常见问题

Q1：DFM审图需要提供哪些文件？

需要提供Gerber文件、BOM清单和坐标文件。Gerber用于检查焊盘、间距、叠层、过孔等设计要素，BOM用于核对封装匹配性，坐标文件用于检查元件布局和贴片可行性。

Q2：DFM审图一般需要多长时间？

常规板子的DFM审图在4到8小时内完成。高多层板或HDI板由于检查项更多，可能需要12到24小时。审图报告会逐项标注问题位置、风险等级和修改建议。

Q3：DFM审图发现问题后怎么处理？

审图报告会给出具体修改建议。设计工程师根据建议在原始设计文件上修改，修改完成后可以重新提交审图确认。关键问题建议修改后再次确认，一般问题可以在打样时标注确认。

Q4：DFM审图能拦截所有量产问题吗？

不能拦截全部，但能拦截大部分设计层面的制造风险。部分问题来自来料质量和工艺波动，不在DFM的覆盖范围内。DFM审图的目标是把设计端的风险清零，制造端的风险通过过程控制来管理。
