6层1阶机械盲孔电调板制造难点：厚径比、对位、塞孔、电镀四重工艺门槛

6层1阶机械盲孔电调板制造难点：厚径比、对位、塞孔、电镀四重工艺门槛

引言

6层板，1阶盲孔，树脂塞孔，无打X板。

四个关键词放在一起，能稳定做出来的工厂不多。有的工厂能做6层通孔板，但一问盲孔就摇头。有的能做激光盲孔，但机械盲孔做不了。还有的勉强能做，良率一直上不去，最后算下来还不如不做。

问题不在“能不能钻一个孔”，在这四个工艺环节的叠加效应。

一、第一道门槛：厚径比控制

盲孔的厚径比，和通孔完全是两个概念。

通孔钻穿整板，深径比就是板厚除以孔径。6层板厚度约1.6mm，钻0.3mm的孔，深径比5.3:1，大多数工厂能做。

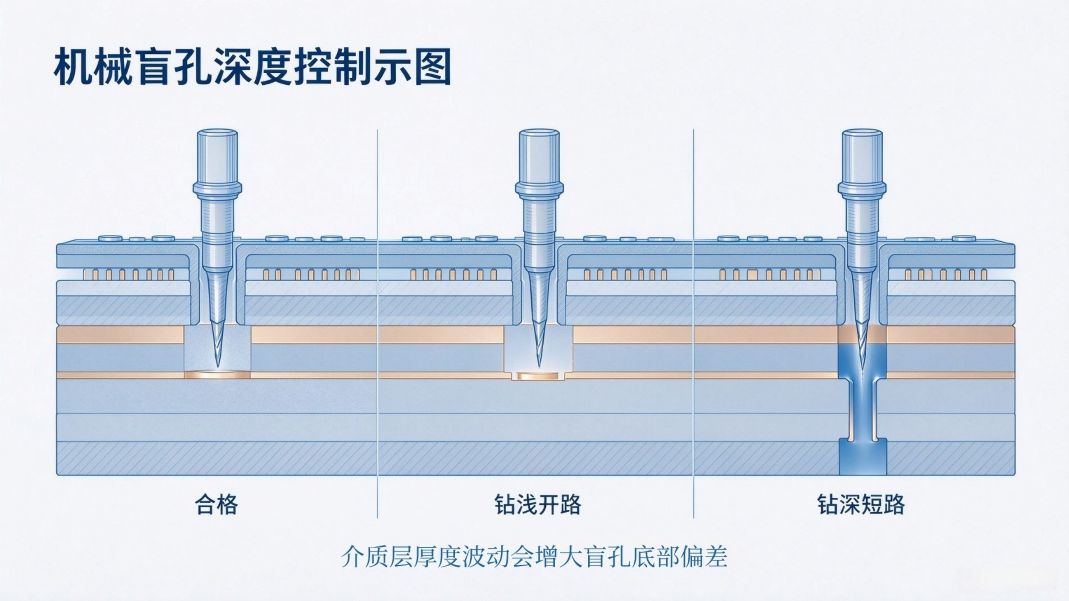

但盲孔不一样。机械盲孔从表层钻到指定内层，深度由介质层厚度决定，典型在0.2到0.4mm。孔径受机械钻头限制，最小0.15mm。算下来深径比通常在1.5:1到3:1之间，看起来不高，但问题不在深径比数值本身，而在介质层的均匀性。

如果介质层厚度波动±10%，盲孔底部到达的目标层就会偏移。钻浅了，底铜没钻透，孔底无法导通；钻深了，钻头扎穿目标层，打到下一层的线路上，直接短路。介质层厚度公差需要控制在±5μm以内，这不是普通压合工艺能达到的。

二、第二道门槛：层间对准精度

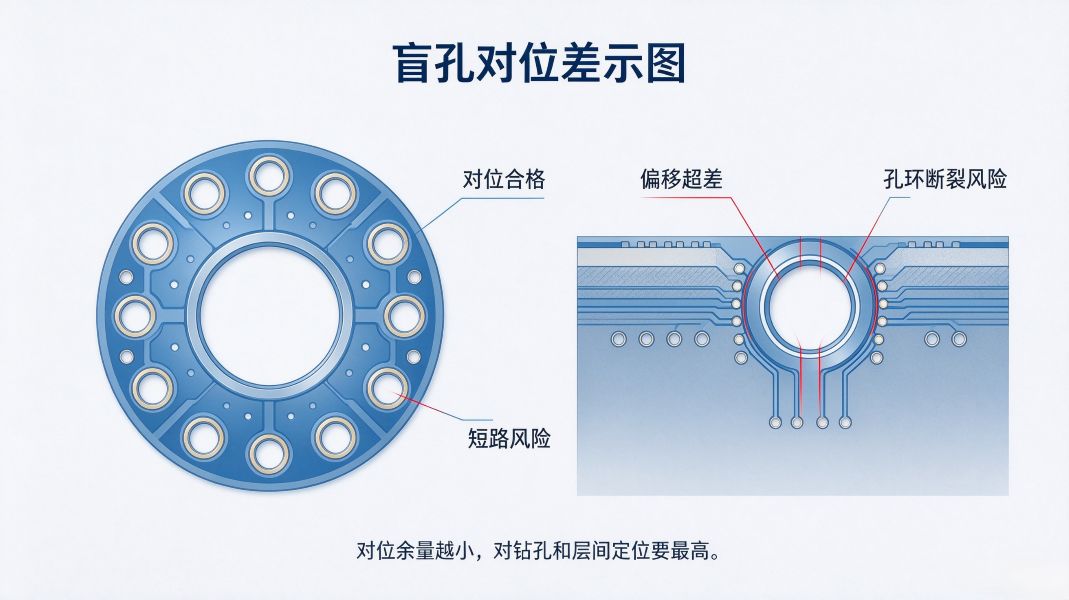

盲孔对位精度要求±25μm，大约是头发丝的三分之一。

盲孔从表层钻到第2层或第3层，必须精确对准内层焊盘。偏了，要么打不到焊盘上，要么打到焊盘边缘甚至外部，孔环断裂或短路。

难点在哪？层压涨缩。6层板经过多次压合，每一层的尺寸都会随温度和压力变化。芯板压合、子板压合、盲孔层压合，每一步都会产生涨缩，累积到最后，盲孔位置可能偏移50μm以上。

普通通孔板对位偏了，只要孔环够大还能救。但盲孔没有这个余地。孔环设计本来就小，偏25μm就可能出问题。工厂需要做动态涨缩补偿，根据每批板子的实际涨缩数据调整钻孔程序。这需要设备能力，更需要工艺数据积累。没有做过足够多盲孔板的工厂，根本没有这套数据。

三、第三道门槛：树脂塞孔饱满度

盲孔树脂塞孔的饱满度，直接决定电调板在振动工况下是否可靠。

FPV电调板在飞行中持续振动，盲孔如果树脂没有填满，孔内留有空腔。空腔处的热膨胀和机械应力集中，焊点或孔壁铜层容易开裂。更关键的是，盲孔顶部要电镀盖帽，如果树脂填充不满、表面有凹陷，SMT贴片时锡膏会流进凹陷处，焊盘上锡量不足，形成虚焊。

IPC-4761 Type VII要求盲孔填充空洞面积小于25%，表面凹陷不超过15μm。这个标准看起来宽松，实际做起来不简单。树脂在窄孔中流动阻力大，容易形成气泡。固化时树脂收缩，表面会凹陷。研磨平整时力度控制不好，要么磨不够、凹陷超标，要么磨过头、伤到铜层。

电调板用的盲孔孔径小、孔深不大，树脂塞孔的窗口比普通通孔窄得多。没有真空塞孔设备和研磨工艺管控能力的工厂，做出来的盲孔要么有空洞，要么凹陷超标。

四、第四道门槛：电镀均匀性

盲孔电镀的核心矛盾是：孔口铜厚够了，孔底可能还不够。

电镀时，铜离子在电场作用下向孔内迁移。孔口电流密度高，铜沉积快；孔底电流密度低，铜沉积慢。这叫深镀能力不足。通孔靠药水对流可以改善，但盲孔是“死胡同”，药水交换差，孔底铜厚更难保证。

盲孔的深径比虽然不高，但孔径小、孔深浅，电镀液在孔内的流动空间极其有限。如果孔底铜厚不达标，盲孔在热冲击下孔壁铜层开裂，连接失效。IPC-6012对Class 3产品要求孔壁任意点铜厚不低于20μm，盲孔底部的拐角处往往是厚度最薄的位置。

普通的直流电镀很难做到盲孔均匀镀铜，需要脉冲电镀或反向脉冲电镀，通过波形控制改善深镀能力。设备投入是一回事，工艺参数调试是另一回事。电流密度、药水配方、波形参数需要针对不同孔径和深径比分别优化，不是一套参数打天下。

五、四个门槛叠加，工厂能力差距被放大

单独看任何一个门槛，都不算无解。但四个叠加在一起，难度不是相加，是相乘。

厚径比控制不好，盲孔深度偏移。层间对准不准，孔环断裂。树脂塞孔不饱满，焊点开裂。电镀不均匀，孔壁铜层太薄。任何一个环节出问题，整批板子报废。

这就是为什么能做6层通孔板的工厂很多，能做6层机械盲孔电调板的工厂少。后者需要的不是单点设备，而是从压合、钻孔、树脂塞孔到电镀的全流程工艺管控能力，以及足够的盲孔板生产数据来支撑参数调优。

鸿图电路长期专注高密度PCB制造，具备6层机械盲孔电调板的稳定制造能力，支持树脂塞孔+电镀盖帽工艺，欢迎联系我们获取工艺评估和报价。

补充FAQ

Q1：机械盲孔和激光盲孔有什么区别？
A1：机械盲孔用数控钻机钻孔，孔径通常0.15mm以上，深度受介质层厚度限制。激光盲孔用CO₂或UV激光钻孔，孔径可以做到0.1mm以下，但需要激光钻孔设备。电调板盲孔孔径通常在0.15–0.3mm，机械钻孔即可满足，但对钻深精度要求更高。

Q2：盲孔树脂塞孔后需要电镀盖帽吗？
A2：需要。树脂塞孔后表面必须电镀铜盖帽，形成平整的焊接面。如果没有盖帽，树脂直接暴露，焊接时无法上锡。电镀盖帽的铜厚要求通常≥25μm。

Q3：6层1阶盲孔电调板的交期为什么比普通6层板长？
A3：因为多了盲孔钻孔、树脂塞孔、研磨平整、电镀盖帽等工序，且每道工序的工艺窗口比普通板窄，需要更严格的检测和更多的切片验证。交期通常比普通6层板多3–5天。

Q4：无打X板是什么意思？
A4：无打X板指整板全检全收，不允许在板上打X标记报废单元。这对盲孔板来说意味着更高的良率要求，任何盲孔缺陷都不能靠打X蒙混过关。

术语速查

1阶盲孔：盲孔从表层连接相邻内层，只跨越1个介质层。

厚径比：孔深度与孔径的比值。

深镀能力：电镀液在孔内沉积铜的均匀程度，孔底铜厚越接近孔口越好。

树脂塞孔：用环氧树脂填充盲孔，固化后研磨平整并电镀盖帽。

IPC-4761 Type VII：盲孔完全填充+电镀盖帽的标准。

参考来源

[1] IPC-6012，《刚性印制板的鉴定与性能规范》
[2] IPC-4761，《印制板过孔结构保护设计指南》
[3] Atlas PCB，《PCB纵横比：过孔深径比设计规则与制造极限》，2026
[4] 深圳普林电路，《盲埋孔PCB板制作难度大吗？》，2025
[5] 行业公开数据与机械盲孔PCB制造工艺分析，2026
