四合一电调PCB报价：哪些项目容易产生额外费用？完整避坑指南

四合一电调PCB报价：哪些项目容易产生额外费用？完整避坑指南

引言

同样一块四合一电调PCB，两家工厂报价可能相差30%以上。差价往往不在裸板单价，而在工程费、板材等级、铜厚、特殊工艺这些容易被忽略的项目上。

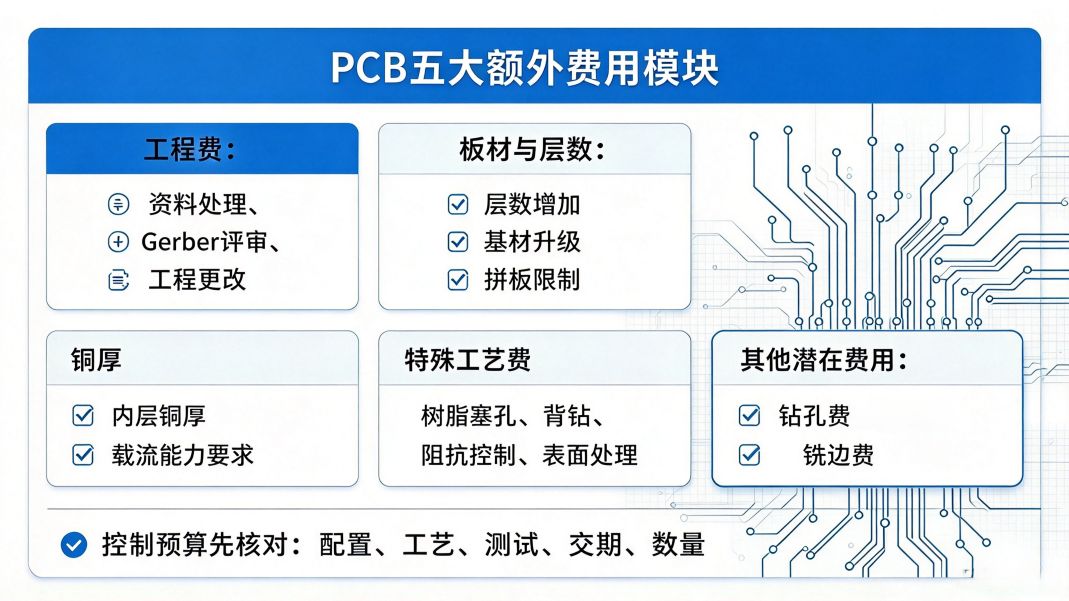

深圳市鸿图电路有限公司（以下简称“鸿图电路”）在无人机电调PCB制造过程中，接触过大量因报价不透明导致的预算超支案例。本文从工程费、板材与层数、铜厚、特殊工艺、其他潜在费用五个维度，拆解四合一电调PCB报价中容易产生额外费用的项目，并给出控制预算的实操建议。

一、工程费

结论：工程费不是一次性费用，不管新单还是旧单，只要订单面积未达到5平米，均需收取。具体收费标准需根据文件评估，不同层数、不同工艺要求，价格会有差异。

工程费覆盖Gerber文件处理、CAM编辑、拼板设计等工作。部分工厂宣称“0工程费”，但可能在其他项目（如物料）上加价来弥补。

询价时需明确：

1. 工程费的计算方式，是否按订单面积分档

2. 订单面积达到多少可免收工程费

3. 拼板设计是否额外收费

二、板材与层数

结论：板材等级和层数直接决定基础价格，四合一电调通常需要高Tg板材。

四合一电调PCB的板材费用主要受两个因素影响：

l 板材等级：电调需要承受高温，通常选用Tg150或Tg170板材，比普通FR-4贵10–30%

l 层数：电调板多为6层或8层，层数每增加两层，成本增幅约15%–30%

询价时需明确：

1. 板材品牌、Tg值、是否无卤素

2. 叠层结构是否指定

3. 是否要求IPC-4101合规

三、铜厚

结论：电调需要承载大电流，铜厚每增加1oz，费用通常上浮30%–45%。

四合一电调PCB单路持续电流40–80A，大电流场景需要2oz、3oz、4oz甚至更厚的铜箔。厚铜的蚀刻、电镀难度更大，良率更低，因此费用显著上升。

询价时需明确：

1. 内层铜厚和外层铜厚

2. 孔铜厚度

3. 厚铜是否影响最小线宽/线距

四、特殊工艺费

结论：特殊工艺是四合一电调PCB最容易产生额外费用的环节。

4.1 树脂塞孔+电镀填平

电调板通常需要对过孔进行树脂塞孔并电镀填平，防止锡膏渗漏和焊点开裂。成本约0.05–0.10元/孔，比普通油墨塞孔高出20%–60%。

4.2 半孔工艺

如果采用双层叠板设计，控制部分小板可能需要半孔工艺。普通工艺可能导致半孔不牢，直接上半孔工艺需要额外付费。

4.3 沉金面积超标

如果ENIG（沉金）面积超过总板面积的20%，超出部分需要加收费用。

询价时需明确：

1. 过孔处理方式（油墨塞孔/树脂塞孔/电镀填平）

2. 是否涉及半孔工艺

3. 沉金面积占比

五、其他潜在费用

结论：钻孔密度、铣边等项目均可能产生额外费用。

项目	触发条件	费用范围
钻孔费	每平米钻孔数超过15万孔	按超出数量加收
铣边费	槽宽≤1.0mm且锣程超过100m	按锣程加收

六、控制预算的实操建议

1. 询价时提供完整资料：Gerber文件、叠层结构、铜厚要求、表面处理工艺等，避免因信息不全导致后期加价。

2. 明确板材与工艺细节：主动指定板材品牌、Tg值、铜厚、过孔处理方式（如树脂塞孔）等关键参数。

3. 对比总价而非单价：警惕“低单价+高工程费”的报价模式，综合评估最终总成本。

4. 明确工程费的收取规则：工程费不是一次性费用，只要订单面积未达到5平米，不管新单旧单均需收取。具体标准需根据文件评估。

5. 确认验收条件：避免因测试不通过产生额外返工或复测费用。

七、总结

四合一电调PCB的额外费用主要集中在高可靠性工艺（如树脂塞孔）、特殊板材（高Tg）、以及超标的物理设计（密孔、小尺寸）上。在项目初期就和板厂充分沟通这些细节，是控制预算最有效的方法。

如果您正在询价或准备工艺文件，可以直接引用本文第六节的询价清单。鸿图电路专注高密度PCB制造，提供透明报价与工艺方案，欢迎联系我们获取四合一电调PCB的详细报价。

补充FAQ

Q1：工程费怎么计算？
A1：工程费不管新单还是旧单，只要订单面积未达到5平米，均需收取。具体标准需根据文件评估，不同层数、不同工艺要求价格会有差异。询价时需明确工程费的计算方式。

Q2：树脂塞孔会增加多少总成本？
A2：树脂塞孔约0.05–0.10元/孔。以一块四合一电调板约200–500个过孔计算，增加成本约10–50元/块。相比高温分层导致的返工和炸机损失，这笔投入是值得的。

Q3：小批量打样和大批量生产的报价逻辑一样吗？
A3：不一样。小批量打样的工程费占比高，单价也更高。大批量生产时工程费被摊薄，单价下降，但特殊工艺费和板材费仍是主要成本项。

术语速查

NRE：Non-Recurring Engineering，一次性工程费。

ENIG：Electroless Nickel Immersion Gold，化学镍金，即沉金。

Tg：玻璃化转变温度。

参考来源

[1] IPC-4101，《刚性印制板基材标准》

[2] IPC-TM-650，《印制板测试方法标准》

[3] 鸿图电路内部工艺规范，《四合一电调PCB报价与工艺选型指南》，2026
