引言：虚焊是所有焊接缺陷中危害最大的一种

在SMT焊接缺陷的分类中，虚焊的地位比较特殊。少锡、连锡、立碑、偏移这些缺陷，通常能在AOI检测或功能测试阶段被拦截。但虚焊不同——它有时候外观上看不出明显异常，焊点形状完整，AOI可能判定为合格，功能测试也可能通过。直到产品到了客户手上，运行几个月甚至半年后，才因为接触电阻增大开始出现间歇性故障。

这种“出厂全过、现场出问题”的失效模式，排查成本极高。一块板子拆下来单测正常，装回去跑两天又出问题。最终追到根因，往往是一个不起眼的虚焊焊点。

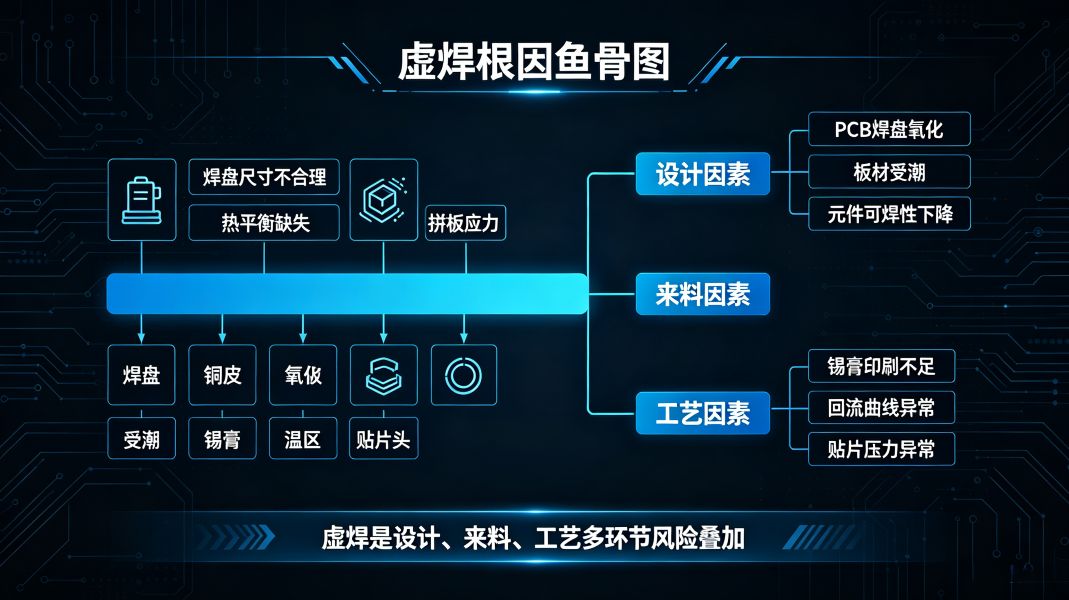

虚焊不是某一个环节的问题。它可能来自设计端的焊盘尺寸不合理，可能来自来料端的焊盘氧化，也可能来自工艺端的温度曲线偏差。这篇文章把虚焊的成因按设计、来料、工艺三个维度拆开，给出完整的排查路径和改善方向。

一、SMT虚焊是什么？为什么它比连锡、立碑更难排查？

核心答案：虚焊是焊锡与焊盘或元件引脚之间形成了电气接触，但未形成可靠的金属间化合物层。焊点外观可能完整，电性测试可能通过，但在温度循环或振动环境下接触电阻逐渐增大，最终导致间歇性失效。它的隐蔽性来自“看起来焊上了，实际没焊牢”。

正常的焊点形成过程是：锡膏熔化后，助焊剂去除焊盘和引脚表面的氧化物，熔融焊锡与铜面接触并发生冶金反应，在界面处生成一层金属间化合物。这层化合物是焊点机械强度和电气导通的基础。

虚焊的发生，是这个过程没有完成。可能的原因包括：焊盘表面氧化层太厚，助焊剂没能完全去除；回流焊温度不够，锡膏没有完全熔化；焊盘和引脚之间有污染物隔离；或者焊锡量不足，接触面积太小。

虚焊和冷焊的区别在于程度。冷焊是焊锡熔化不充分，焊点表面粗糙、无光泽，外观就能看出来。虚焊则更隐蔽——焊锡熔化了，焊点成型了，但界面处的冶金结合不完整。外观上可能看不出问题，X-Ray也不一定能清晰判断，只有做切片分析才能看到界面处的缺陷。

这就是虚焊排查的难点。它需要从设计、来料、工艺三个方向逐一排查，不能只盯着回流焊一个环节。

二、设计端的哪些问题会导致虚焊？

核心答案：焊盘尺寸不合理、焊盘与引脚匹配不当、热平衡设计缺失、拼板方式不当，是设计端导致虚焊的四个主要原因。这些问题在DRC检查中不会报警，但在实际焊接中会直接影响焊点的形成质量。

焊盘尺寸是第一个排查方向。焊盘过大，锡膏熔化后铺展面积大，冷却时收缩应力不均匀，容易在元件引脚一侧形成应力集中，导致焊点与引脚之间产生微裂纹。焊盘过小，锡膏量不足，焊锡无法完全包裹引脚，接触面积不够。IPC-7351标准对不同封装类型的焊盘尺寸有推荐值，设计时应该对照执行。

焊盘与引脚的匹配是第二个方向。QFP和SOP芯片的引脚宽度、间距、伸出焊盘的长度，都有对应的设计要求。如果焊盘长度不够，引脚在回流焊时无法被锡膏完全覆盖，焊点强度不足。如果焊盘宽度过大，锡膏在熔化后会在引脚两侧形成不必要的铺展，冷却后产生应力。

热平衡设计是第三个方向。板子上有大面积铜皮或大功率元件时，回流焊过程中热量分布不均匀。大铜皮区域吸热多、升温慢，细密线路区域升温快。如果板子整体温度已经达到峰值，但大铜皮区域的焊盘还没达到焊接温度，那个位置的焊点就会出现熔化不充分，形成虚焊。这个问题在厚铜板和多层板上尤其明显。

拼板方式是第四个方向。V-CUT拼板的板子，在分离时会对边缘焊点产生机械应力。如果拼板方式不当，分板时产生的应力可能导致边缘位置的焊点产生微裂纹。对于有BGA或大尺寸元件的板子，推荐使用邮票孔拼板或增加工艺边。

三、来料端的哪些问题会导致虚焊？

核心答案：焊盘氧化、可焊性下降、PCB受潮、元件引脚氧化，是来料端导致虚焊的四个主要原因。其中PCB焊盘氧化是最常见但最容易被忽略的问题。

焊盘氧化是来料端最普遍的问题。PCB在制造完成后，焊盘表面的铜层暴露在空气中会自然氧化。表面处理的作用就是保护铜面不被氧化。但表面处理本身也有有效期。OSP板的拆封后有效期是96小时，超过这个时间，有机保护膜逐渐分解，铜面开始氧化。氧化的焊盘在回流焊时，助焊剂无法在短时间内完全去除氧化层，焊锡与铜面之间就形成了隔离层，导致虚焊。

可焊性下降是氧化之后的阶段。轻微氧化时，助焊剂还能处理。氧化程度加重后，助焊剂活性不足以去除氧化层，焊锡无法润湿焊盘表面。可焊性测试可以量化焊盘的润湿能力，如果润湿时间超过标准值，说明可焊性已经下降到需要处理的程度。

PCB受潮是另一个容易被忽略的因素。FR-4板材会从空气中吸附水分。如果PCB在拆封后长时间暴露在潮湿环境中，或者存放环境湿度控制不当，板材内部的水分含量会增加。回流焊时，水分在高温下汽化，从焊盘周围逸出，在焊点内部形成气孔，降低焊点的有效接触面积。受潮严重的板子，焊点内部的气孔率明显升高，虚焊的风险随之增大。

元件引脚氧化同样会导致虚焊。IC芯片、连接器、大电容的引脚在存储过程中会氧化。尤其是一些长期库存的元件，引脚表面的氧化层可能已经影响到可焊性。对于BGA和QFN这类底部焊盘元件，引脚氧化的问题更隐蔽，因为焊点在芯片底部，外观检查看不到。

四、工艺端的哪些问题会导致虚焊？

核心答案：锡膏印刷不良、回流焊温度曲线偏差、贴片压力不当、回流焊气氛控制不当，是工艺端导致虚焊的四个主要原因。其中回流焊温度曲线偏差对虚焊的影响最直接。

锡膏印刷是焊接的起点。锡膏量不足是最常见的印刷问题。钢网开孔设计不当、刮刀压力过大、脱模速度过快，都会导致焊盘上的锡膏量低于设计值。锡膏量不足时，焊锡熔化后无法完全覆盖焊盘和引脚之间的连接区域，接触面积不够，形成虚焊。

回流焊温度曲线偏差是虚焊最直接的工艺原因。预热区升温过快，助焊剂来不及充分活化就被蒸发；恒温区时间不够，焊盘和元件引脚没有达到热平衡；回流区峰值温度不够，锡膏没有完全熔化；冷却区降温速率不当，焊点内部产生应力。这些温度曲线上的偏差，任何一个环节出问题，都会影响焊点的冶金结合质量。

贴片压力不当是一个容易被忽视的因素。贴片机在放置元件时，吸嘴施加的压力需要精确控制。压力过大，元件引脚会被压入锡膏中，锡膏在回流焊时被挤压到引脚外侧，导致引脚与焊盘之间的锡量不足。压力过小，元件引脚可能没有完全接触锡膏，回流焊后引脚与焊盘之间有空隙。

回流焊气氛控制也影响虚焊。氮气回流焊能减少焊盘和焊锡在高温下的氧化，提高润湿性，降低虚焊率。对于高可靠性产品，氮气回流焊是常见选择。如果使用空气回流焊，对助焊剂的活性和温度曲线的控制要求更高。

五、怎么系统排查虚焊？

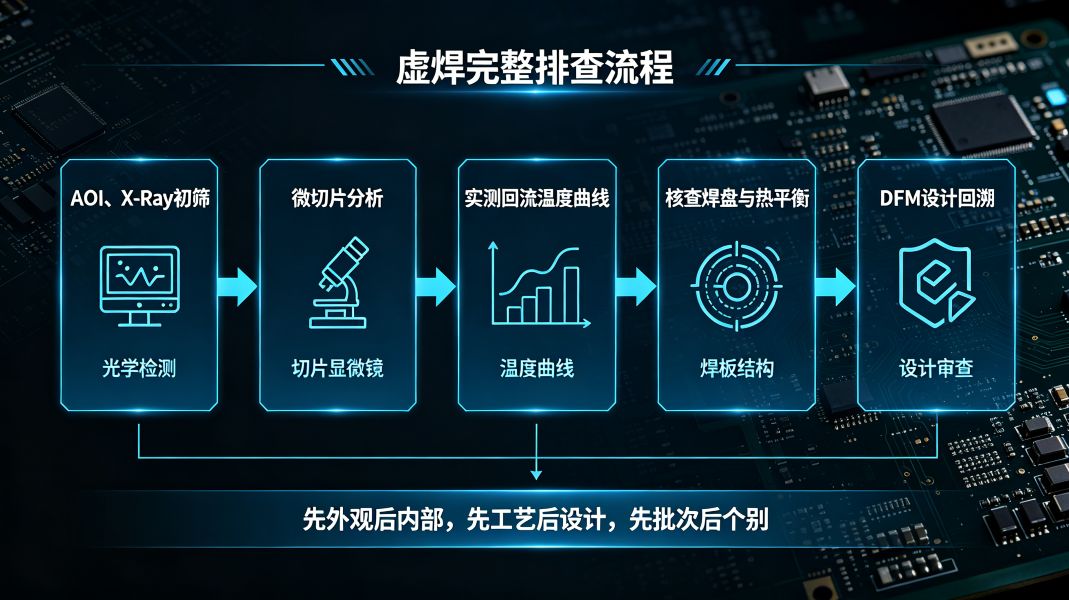

核心答案：排查虚焊要按“先外观后内部、先工艺后设计、先批次后个别”的顺序进行。AOI和X-Ray排查外观可见的缺陷，切片分析确认界面结合质量，温度曲线实测验证工艺参数，DFM审查回溯设计问题。

第一步是AOI和X-Ray排查。AOI可以识别少锡、偏移、立碑这些外观明显的缺陷。对于虚焊，AOI能发现锡量不足、焊点形状异常这些间接特征。X-Ray可以检查BGA和QFN底部的焊点形态，发现焊球空洞、枕头效应这些内部缺陷。

第二步是切片分析。对于疑似虚焊的板子，做微切片分析是确认根因的最终手段。切片可以清晰看到焊点界面处的金属间化合物层是否连续、是否有隔离层、是否有微裂纹。如果界面处存在明显的未结合区域，就能确认是虚焊。

第三步是温度曲线实测。把热电偶贴在疑似虚焊的位置，实测回流焊过程中的温度变化。对照锡膏厂商推荐的温度曲线，确认峰值温度、恒温时间、升温速率是否在标准范围内。如果实测值偏离标准，调整温度曲线后再做验证。

第四步是DFM审查回溯。如果工艺参数正常、来料检验合格，但虚焊仍然批量出现，问题可能出在设计端。重新审查焊盘尺寸、间距、热平衡设计、拼板方式，确认是否存在设计层面的缺陷。

六、怎么从源头减少虚焊？

核心答案：从源头减少虚焊，需要设计端、来料端、工艺端三方面同时控制。设计端执行DFM审查，来料端管控可焊性有效期，工艺端严格执行温度曲线和锡膏管理。

设计端的核心是DFM审查。在打样前对焊盘设计、间距、叠层、热平衡做系统检查，把设计层面的虚焊风险提前筛出来。对于有大铜皮或厚铜设计的板子，重点关注热平衡问题。

来料端的核心是可焊性有效期管理。PCB拆封后按规定时间使用，超期的板子做可焊性测试或重新烘烤。对于OSP板和沉锡板这类可焊性有效期短的表面处理，排程时需要特别注意。元件的存储条件和有效期也需要管控，长期库存的元件使用前做可焊性抽检。

工艺端的核心是温度曲线和锡膏管理。每款产品在量产前做温度曲线实测，确认峰值温度、恒温时间、冷却速率在标准范围内。锡膏的冷藏、回温、搅拌、使用时间按规范执行。钢网开孔设计和清洗周期按标准管理。

通过这三端的协同控制，虚焊的发生率可以显著降低。对于已经出现的批量虚焊问题，按上面的排查路径逐步定位根因，避免盲目调整工艺参数。

结语

SMT虚焊的排查，不能只盯着回流焊一个环节。设计端的焊盘尺寸和热平衡、来料端的焊盘氧化和受潮、工艺端的锡膏印刷和温度曲线，三个维度都可能成为虚焊的根因。

排查的顺序是从外到内、从工艺到设计、从批次到个别。先用AOI和X-Ray筛选，再用切片分析确认，然后实测温度曲线，最后回溯设计文件。每一步都有对应的工具和判断标准。

虚焊的改善不是靠某一个环节的调整能完成的，需要设计、来料、工艺三端同时受控。对于高可靠性产品，切片分析和温度曲线实测应该作为标准验证流程执行，而不是出了问题才做。
