做电源、新能源、汽车电子、无人机、机器人、医疗设备的朋友，板子上只要有TO-263、TO-247、SiC MOSFET、IGBT、BGA或大尺寸QFN，焊点质量就决定了产品能不能扛住长期运行。

而焊点质量里，最容易被忽视、也最容易出问题的，就是空洞。

空洞，是高可靠性板的第一杀手

什么是空洞？简单说，就是焊锡熔化后，助焊剂挥发产生的气体没来得及排出去，被包裹在焊点内部，形成气泡。X-Ray一照，焊盘上就是一个一个的黑点。

空洞对普通消费电子板可能影响不大，但对功率板、无人机飞控、机器人驱动、医疗仪器这些高可靠性板，是致命的：

散热变差：焊点是器件和PCB之间唯一的散热通道。空洞多了，热阻上升，器件结温升高，寿命成倍缩短。

电流密度不均：空洞附近电流被迫集中，局部过热，长期运行后焊点疲劳开裂。

可靠性下降：在温度循环、振动环境下，空洞会成为裂纹起点，最终导致器件失效。

我们见过太多客户，板子拿回来测试全过，装机跑一段时间就出故障。拆下来一查，X-Ray照过去，SiC器件或BGA底部焊盘上全是空洞，散热不足，芯片老化加速。

问题不在测试，在于焊接工艺本身。

为什么普通回流焊搞不定这些板子？

普通回流焊的原理，是把板子送进一个加热炉，按照设定的温度曲线，让锡膏熔化、润湿、凝固。整个过程，焊料里的助焊剂会挥发出气体，这些气体能不能顺利排出去，决定了焊点的空洞率。

但问题在于：普通回流焊是在大气环境下进行的，没有负压，气泡只能靠重力往上浮，浮得慢，走得也不干净。 尤其是大面积焊盘、底部散热焊盘、TO-263这种封装，器件压在焊盘上，气体根本排不出去，最后全憋在里面。

所以普通回流焊做功率板或带BGA的板子，空洞率经常跑到20%-30%。这个数字，对于SiC、BGA或医疗级要求来说，完全不合格。

真空回流焊，是怎么把空洞“抽”出来的？

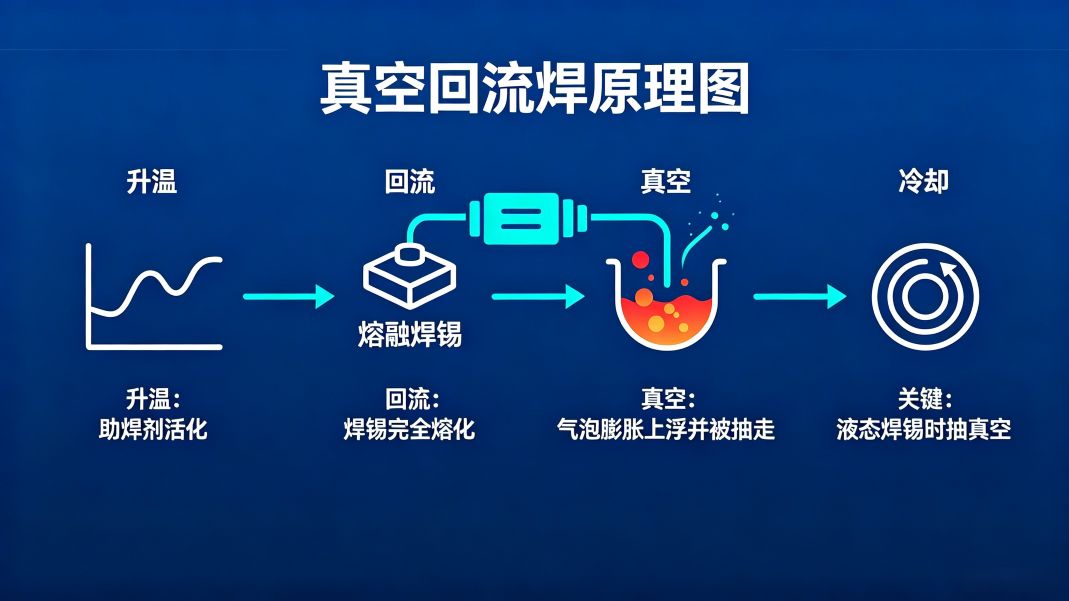

真空回流焊的核心区别，就是在焊锡熔化的关键时刻，把炉腔抽成真空。

具体流程：

1.升温阶段：板子从室温逐渐升温，助焊剂开始活化，锡膏进入预热状态。

2.回流阶段：温度达到锡膏熔点以上，焊锡完全熔化，焊点成型。

3.真空阶段：就在焊锡处于液态的时候，炉腔迅速抽真空，压力骤降，焊料内部的气泡瞬间膨胀、上浮、破裂，被真空泵直接抽走。

4.冷却阶段：在真空或保护气氛下冷却，焊点固化，保持低空洞率。

这个过程的关键在于：它是在焊锡还是液态的时候抽真空，让气泡有地方去。 而不是等焊点凝固了，气泡已经锁死在里面，再想处理就晚了。

效果有多明显？拿我们做过的案子举例：

普通回流焊：SiC MOSFET焊盘空洞率普遍在20%-30%，X-Ray图像上黑点密集。

真空回流焊：同款器件、同款钢网、同款锡膏，空洞率稳定在10%以下，好的批次能到5%-8%。

同样的板子，同样的设计，工艺换一步，结果完全两个档次。

真空回流焊之外，我们还在控什么？

空话说空洞率做到15%以内，谁都能说。但要把这个承诺落在每一批板上，靠的不只是炉子，是整套工艺体系。

第一，钢网开口设计

TO-263、TO-247这类大焊盘器件，钢网不能整片开。我们会把散热焊盘的钢网开口设计成网格状或分区块状，给气体留出排气通道。否则锡膏印得太满，焊接的时候气体被闷在里面，真空也救不回来。

这个开口方案，是针对每个器件尺寸、焊盘大小、锡膏特性单独设计的，不是从模板上直接抄。DFM评审阶段，我们会把钢网方案一起给客户确认。

第二，锡膏选型

不是所有锡膏都适合真空回流焊。功率板我们会选用低空洞配方的专用锡膏，助焊剂挥发特性更适合真空工艺，焊点成型后的空洞率天然就比普通锡膏低。

不同品牌、不同型号的锡膏，我们做过对比验证。客户如果有指定锡膏，我们也会先做工艺验证，再决定能不能用。

第三，炉温曲线单独调

每个产品的炉温曲线，我们都是单独调的。器件大小不一样，热容量不一样，升温斜率、峰值温度、液相时间、冷却速率，全都要匹配到位。

调完的曲线，我们存档，批次可查。客户需要，曲线图直接发给你。

第四，X-Ray抽检+数据报告

所有高可靠性板，我们标配X-Ray抽检。抽检比例按客户要求来，但最低也是每个批次抽。

X-Ray片子出来，空洞率直接用软件算出来，数据写入报告。你要15%以内，我们按15%控；你要10%以内，我们按10%控。片子你随时能看，报告随货走。

我们给你的不是一块板，是一块带数据的板。

鸿图电路的真空回流焊线，适用于哪些客户？

我们的产线上，真空回流焊炉不是摆设，是专门给这几类客户留的：

新能源电源板：DC-DC模块、车载充电机、BMS、逆变器

SiC/GaN功率模块：第三代半导体器件，对焊点可靠性要求极高

汽车电子板：发动机控制、电动助力、热管理

工业控制板：大功率驱动、电机控制、伺服系统

无人机与机器人：飞控、电机驱动、舵机控制、电源管理，焊点要扛振动、扛温度变化，空洞率高了可靠性直接打折

医疗仪器：监护设备、影像设备、手术器械等，焊点可靠性直接关系安全和合规，空洞控制是基本要求

这些板子都有一个共同点：功率器件多，或者有BGA、大尺寸封装，工作环境恶劣，焊点必须可靠。

如果你的板子属于以上类型，尤其是带TO-263、TO-247、SiC MOSFET、IGBT、BGA或大尺寸QFN的，真空回流焊基本是必须项，不是可选项。

怎么开始？

如果你手上有这些类型的板子需要贴片，尤其是对焊点空洞率有要求的，可以把你的BOM和Gerber文件发给我。

我会帮你做三件事：

DFM评审：看你的板子设计有没有焊接隐患，TO-263的焊盘设计、钢网开口建议、器件布局是否合理，提前跟你说清楚。

工艺方案：根据你的器件类型和可靠性要求，给出真空回流焊方案、X-Ray检测标准和炉温曲线方向。

真实报价：来料加工还是包工包料，打样还是量产，我按你的需求实实在在报个价，不绕弯子。

坪山、龙岗的客户，我们可以上门拜访。 你也可以来产线看真空炉怎么干活，看X-Ray怎么拍片。看一次，心里就有数了。

深圳市龙华区鸿图电路 · 从PCB到PCBA，一站式搞定，你只需要对接我们一家。

有功率板、电源板、无人机、机器人、医疗设备贴片需求的，欢迎把BOM和Gerber发给我，我帮你看看工艺可行性，再报个价。不光是贴片，从制板、元器件采购到成品测试，我们一条龙都能做，省得你再找好几家。
